Accueil › Switches PoE › S802GI

8×FE PoE + 2×GE Uplink · 96W / 120W S802GI

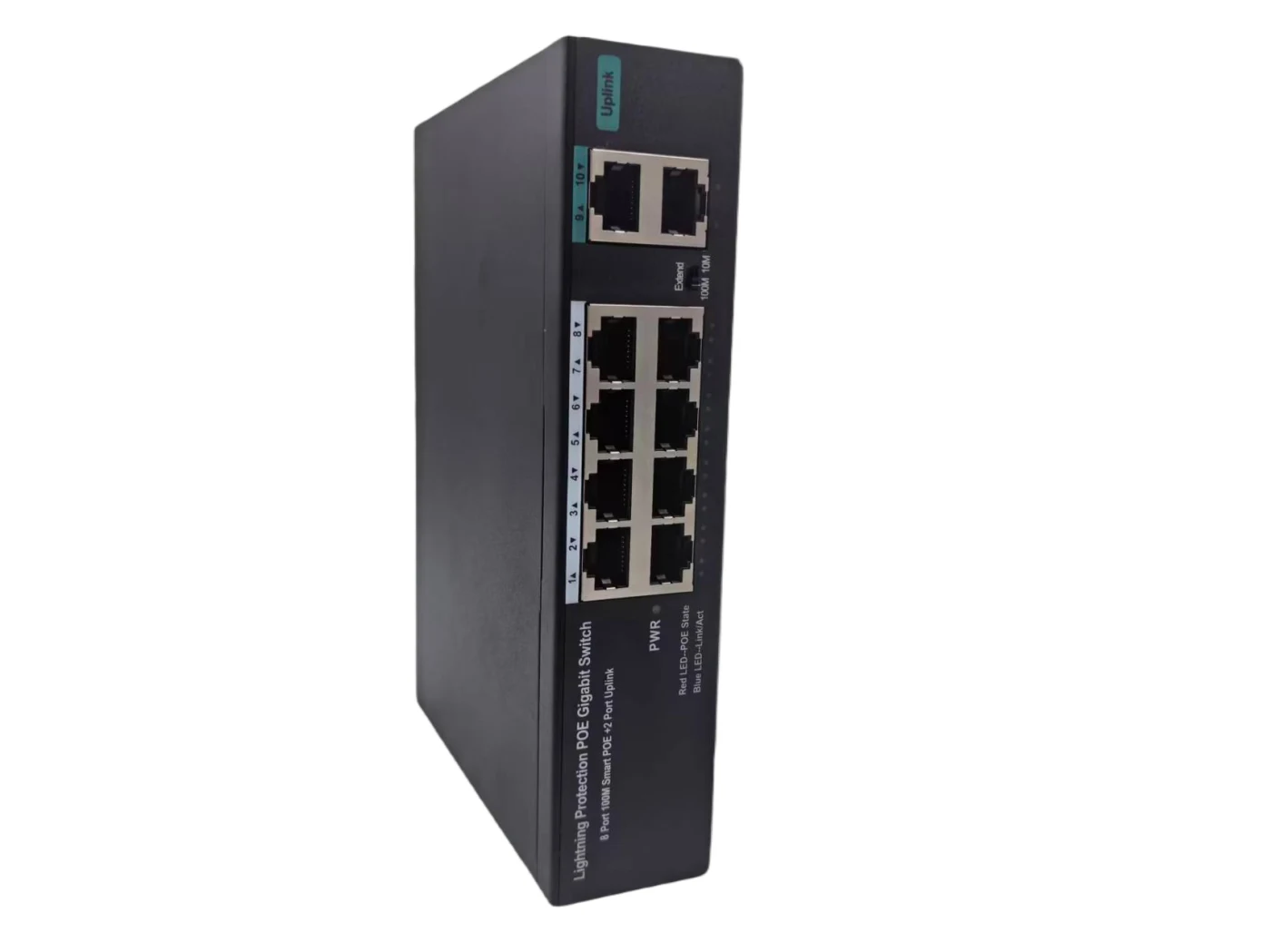

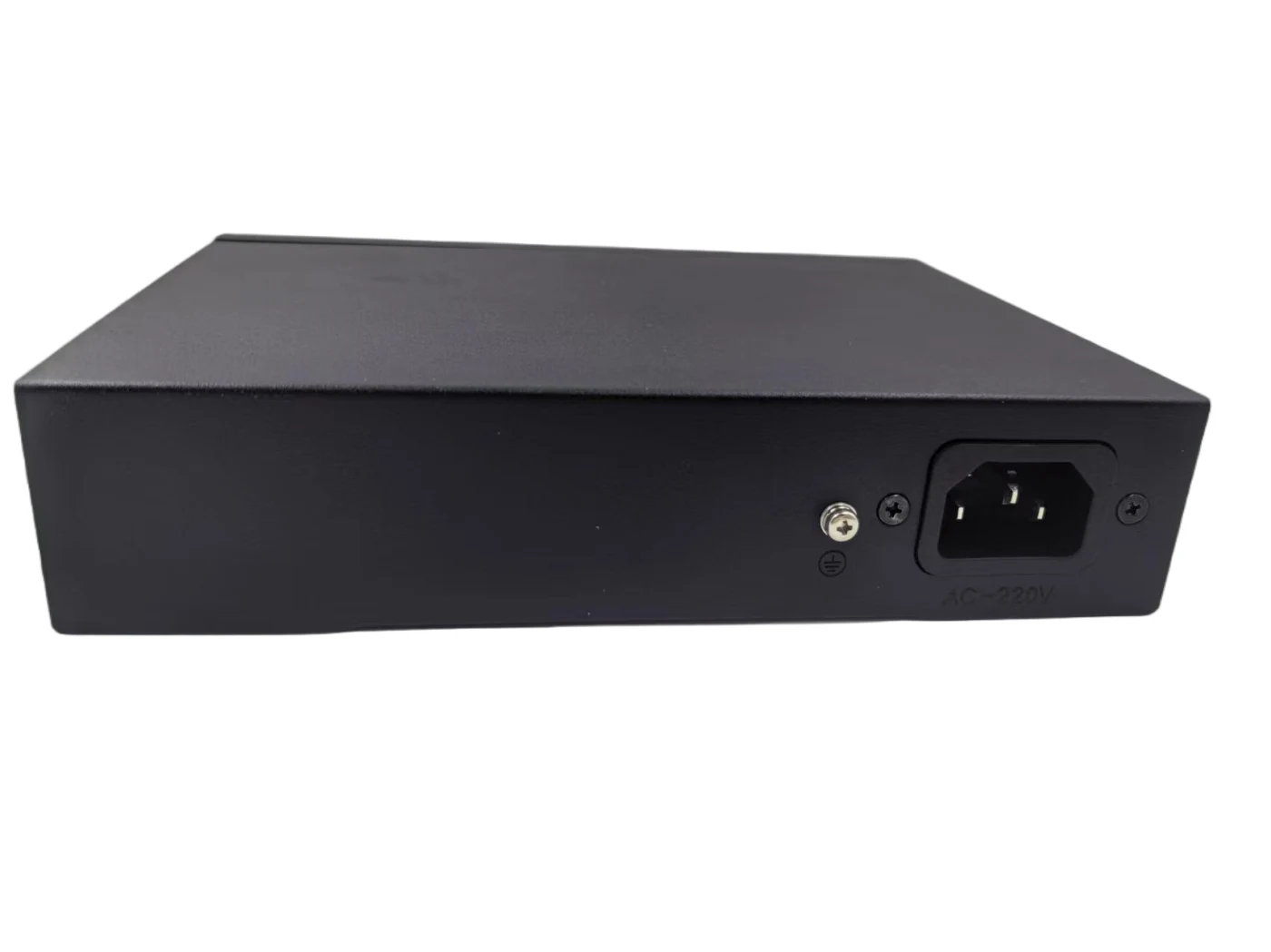

8×FE PoE + 2×GE Uplink · 96W / 120W S802GI — vue 1

8×FE PoE + 2×GE Uplink · 96W / 120W S802GI — vue 2

8×FE PoE + 2×GE Uplink · 96W / 120W S802GI — vue 3

8×FE PoE + 2×GE Uplink · 96W / 120W S802GI — vue 4

8×FE PoE + 2×GE Uplink · 96W / 120W S802GI — vue 5

Photo constructeur · 8×FE PoE + 2×GE Uplink

S802GI

Name: Atlas S802GI
Brand: Atlas
SKU: S802GI

Atlas · PoE non administrable · Gigabit Uplink

8x PoE 10/100M + 2x uplink Gigabit, budget 96W/120W -- la configuration classique à 8 caméras où l'uplink n'est jamais le goulot d'étranglement.

Prix par projet

Remises volume et combinées — demandez votre devis

Modèles en stock : livrés à l'entrepôt de votre transitaire en Chine sous 3 jours après paiement · Hors stock : 7–15 jours ouvrés · puis 5–10 jours par avion ou 25–45 jours par mer jusqu'à votre port

✓ Personnalisation projet et OEM disponibles

Meilleur prix sur WhatsApp Demander un devis ↓

Conditions · Commandes d’échantillons bienvenues · Le devis / la PI fixe les modèles, prix, Incoterms (EXW ou FOB, chiffrés séparément), délai et paiement T/T · Unités défectueuses : pièces de rechange gratuites convenues par commande (quantité selon la taille de la commande) et inscrites au devis · Garantie : jusqu’à 5 ans sur les commutateurs industriels Zhongxin Shutong, garantie constructeur pour les autres marques · Conditions complètes, garantie et RMA

Un doute sur le budget PoE ? Calculez-le avec le calculateur →

Besoin de la fiche technique PDF ? Demandez-la sur WhatsApp →

Comment obtenir un meilleur prix

Remise sur volumeCommandez 50+ unités de ce modèle

CONTACTEZ-NOUS

Remise combinéeCombinez toutes catégories et modèles du site en une commande — sans limite de quantité

MEILLEUR

Remise projet vérifiéDistributeur, intégrateur ou utilisateur final avec un vrai projet ? Envoyez le BOQ — prix projet plus conception gratuite. Les projets partenaires sont protégés : nous ne cotons jamais votre client dans votre dos

OPTIMAL

Toutes les remises sont chiffrées personnellement — écrivez-moi sur WhatsApp ↑

◆PoE+ IEEE 802.3af/at

◆30W par port

◆Sans ventilateur

◆Mode extension 250m

◆Boîtier métallique IP30

◆Plug & play, sans configuration

Description générale

Le S802GI associe 8 ports PoE Fast Ethernet à 2 uplinks Gigabit RJ45 dans un boîtier compact sans ventilateur -- le commutateur que la plupart des installateurs choisissent pour un projet classique de 8 caméras. Aucune caméra IP ne sature à elle seule un lien à 100Mbps, mais huit flux convergeant sur un même uplink le peuvent, d'où l'intérêt du backhaul Gigabit. Le PoE+ IEEE 802.3af/at intégré alimente les caméras via le même câble, et le mode extension 250m optionnel couvre cette caméra toujours trop éloignée du local technique. Choisissez le S802GI 96W pour les charges classiques ou le S802GI 120W, qui ajoute un redémarrage automatique par watchdog, pour les dômes PTZ ou caméras à illuminateur IR.

Est-ce la bonne solution ?

Six scénarios de déploiement réels correspondant aux spécifications réelles de la fiche technique de ce modèle.

Épiceries de proximitéEntrée, caisse et réserve sur 8 caméras fixes, un seul uplink vers le PC du bureau.

Petits restaurantsSalle, passe-plat, caisse et porte arrière sur 8 caméras fixes vers un seul NVR.

Petits entrepôtsPortes de quai, allées et portail de la cour avec un seul commutateur près du bureau.

Cybercafés de villageRangées de PC plus la caméra d'entrée sur 8 ports ; le mode étendu atteint la caméra de porte la plus éloignée.

Cliniques ruralesAccueil, couloir, guichet de pharmacie et entrée sur 8 caméras ; le boîtier silencieux se place derrière le comptoir.

Stations-serviceÎlots de pompes, guérite de caisse et voies d'entrée/sortie sur 8 ports, uplink Gigabit vers le NVR du bureau.

Ne convient pas si :

Ce n'est pas un commutateur administrable : pas de segmentation VLAN, de spanning-tree ni d'interface de gestion web. Si le projet nécessite des VLAN ou des protocoles anti-boucle, choisissez un modèle administrable.
Pas de protocole de redondance en anneau : conçu pour les topologies en étoile, en arbre et en bus, pas pour une récupération autoréparatrice en anneau.
Classé pour usage commercial de -10°C à +70°C dans un boîtier métallique de bureau/mural sans oreilles de rack 19 pouces -- non adapté aux sites industriels à température extrême ni au montage en baie 19 pouces standard.

Caractéristiques principales

PoE+ IEEE 802.3af/at, 30W par port — Fournit jusqu'à 30W par port -- alimente les dômes PTZ, les caméras à illuminateur IR et les points d'accès PoE sans injecteur séparé.
Détection intelligente du dispositif alimenté — Vérifie qu'il s'agit bien d'un PD avant d'alimenter le port, évitant d'endommager un câblage erroné ou un équipement non-PoE, sans gaspiller d'énergie sur un port libre.
Accès FE + uplink Gigabit — Une seule caméra ne sature jamais un lien à 100Mbps, mais huit flux convergeant sur un même commutateur ont besoin de la marge gigabit pour rester fluides.
Mode extension 250m — Étend l'alimentation et les données jusqu'à 250 mètres une fois activé (le débit du lien passe à 10Mbps) -- atteignez une caméra de portail ou un poteau éloigné sans switch intermédiaire.
Un seul câble pour l'alimentation et les données — Pas besoin de tirer une ligne d'alimentation séparée -- l'alimentation et la vidéo passent par le même câble Cat5e/6, réduisant câblage et main-d'œuvre.
Sans ventilateur, silencieux, sans entretien — Boîtier métallique scellé sans ventilateur, aucune pièce mobile -- silencieux, résistant à la poussière et sans entretien.
96W ou 120W, watchdog sur la version haute puissance — Disponible en budgets de puissance PoE de 96W et 120W ; la version 120W ajoute un redémarrage automatique par watchdog pour les charges plus lourdes.

Spécifications

Ports et interfaces

PoE Ports	8x 10/100Base-TX (RJ45), IEEE 802.3af/at
Uplink Ports	2x 10/100/1000Base-T (RJ45)
Switching Mode	Store-and-forward

Performances de commutation

Switching Capacity	15.6 Gbps
Forwarding Rate	11.6064 Mpps
MAC Address Table	4K
Standards Supported	IEEE 802.3, 802.3u, 802.3ab, 802.3x

Alimentation PoE

PoE Standards	IEEE 802.3af / IEEE 802.3at
Max Power per Port	30W
PoE Extend Mode	Up to 250m, link speed on that port reduced to 10Mbps
Powered Device Detection	Automatic; smart detection protects non-PoE devices
PoE Mode	Mode A (power over data pairs)

Fonctionnalités de commutation

Topology Support	Star, tree, and bus network topologies
Traffic Control	Supported
Duplex / Auto-Negotiation	Full/half duplex, auto MDI/MDI-X, auto-negotiated speed
Chipset	Chipset options available on a project basis

Caractéristiques physiques

Dimensions	173 × 124 × 38 mm
Housing	Metal, fanless
Cooling	Fanless (0 fans)
Protection Rating	IP30
Mounting	Desktop or wall-mount

Alimentation secteur

Input Voltage	AC 100–240V (100-240V adapter compatible)
Power Supply	Built-in power supply, DC 52V — 1.85A (96W) / 2.3A (120W)

Conditions environnementales

Operating / Storage Temperature	-10 degC to +70 degC
Humidity	5% to 95%, non-condensing
Ingress Protection	IP30

Voyants et fiabilité

LED Indicators	PWR (power), PoE status (red), Link/Data (blue) per port
Watchdog Auto-Reset	Available on the 120W high-power version; the 96W version has no watchdog
Device Compatibility	Mainstream IP cameras, wireless APs, video intercoms and other standard 802.3af/at powered devices
MTBF	50,000 hours (manufacturer figure)

Emballage

Units per Carton	40 units/carton
Packing Dimensions	220 × 185 × 46 mm
Unit Weight	0.8 kg per unit
Box Contents	Switch × 1, power cord × 1, manual × 1, certificate × 1, warranty card × 1

Modèles et commande

Modèle	Description du produit	Prix
S802GI	Budget PoE standard de 96 W — pour caméras fixes, points d'accès et interphones vidéo.	✆ WhatsApp
S802GI	Version haute puissance 120 W — pour dômes PTZ, illuminateurs IR et autres charges lourdes. Elle ajoute un watchdog matériel qui réinitialise automatiquement le switch en cas de blocage.	✆ WhatsApp

Un modèle, deux versions de puissance PoE. Mêmes ports, même boîtier, mêmes fonctions ; la version 120 W augmente le budget PoE total et ajoute un watchdog matériel pour les charges lourdes. Précisez la version de puissance à la commande.

Dimensions

unité : mm

Votre marque. Fourniture directe d'usine.Boîtier neutre prêt pour votre logo · Options ports/alimentation sur mesure · Petites séries bienvenues.

Personnalisation et OEM →

Qui l'utilise, où le placer et comment l'installer

Rédigé pour le S802GI à partir de ses propres spécifications : 8 ports PoE 10/100M, 2 liaisons montantes RJ45 gigabit, budget PoE 96 W ou 120 W, 30 W par port, mode étendu 250 m, boîtier métal IP30 sans ventilateur.

Pour qui

Installateurs sur des chantiers standard 8 caméras — Supérettes, restaurants, cliniques et petits entrepôts : 100M suffit largement par caméra, et la liaison gigabit porte les 8 flux vers le NVR avec de la marge.
Projets qui dépassent 8 caméras — Deux liaisons gigabit : l'une vers le NVR, l'autre vers le switch suivant, on ajoute 16 ou 24 caméras en chaîne sans que la liaison devienne le goulot, comme sur le S802EI en 100M.
Stations-service et sites avec PTZ — Caméras de piste et de voies avec un ou deux PTZ : la version 120 W donne de la marge de puissance et ajoute un watchdog matériel qui redémarre le switch s'il se bloque.
Distributeurs et marque blanche — Modèle Atlas en direct usine : boîtier neutre prêt pour votre logo, options de ports/alimentation sur mesure, choix de chipset selon le projet et petites séries.

Où et comment l'installer

Près du centre des liaisons caméra — Placez-le là où chaque câble caméra reste sous 100 m mesurés le long du parcours, souvent un bureau arrière ou un coffret en hauteur plutôt qu'à côté du NVR. Réservez le mode étendu 250 m à la seule caméra inatteignable autrement.
Bureau, mur ou coffret, pas de baie — Le boîtier métal de 173 × 124 × 38 mm se pose sur un bureau ou au mur ; il n'a pas d'oreilles rack 19 pouces, posez-le donc sur une tablette en baie. Il est IP30 : intérieur uniquement, ou dans un coffret extérieur étanche.
Ventilation — Sans ventilateur, c'est le boîtier métal qui dissipe. Prévu pour -10 à +70°C et 5–95 % sans condensation : laissez de l'espace au-dessus, évitez le soleil direct et les lampes en faux plafond, et ventilez un coffret fermé.
Câblage des liaisons — Liaison gigabit 1 vers le port LAN du NVR, liaison 2 vers le routeur ou le switch suivant. Utilisez du Cat5e ou mieux pour le gigabit, moins de 100 m, et ne reliez jamais deux switches par deux câbles : sans STP, une boucle inonde le réseau.
Surtension, terre et secteur — Aucune protection contre les surtensions n'est indiquée : sur les caméras en mât de piste ou de portail, ajoutez des parafoudres Ethernet et mettez le coffret à la terre. L'entrée est en AC 100–240 V et fonctionne directement sur un réseau 110/127 V ou 220/240 V. Un petit onduleur maintient caméras et NVR pendant les coupures brèves.

Budget PoE : combien de caméras

C'est la puissance, et non les ports, qui limite seulement avec des PTZ ou des caméras à IR puissant : 8 caméras ordinaires utilisent la moitié des 96 W. La liaison gigabit supprime la limite de bande passante du S802EI : 8 caméras à 16 Mbps (4K) font environ 128 Mbps, très en dessous de 1000 Mbps.

	S802GI · 96 W	S802GI · 120 W
Ports PoE / liaisons montantes	8 × 10/100M PoE / 2 × 1000M RJ45	8 × 10/100M PoE / 2 × 1000M RJ45
Budget PoE total	96 W	120 W
Puissance max. par port	30 W	30 W
Caméras fixes IR à 6 W chacune	8 (48 W)	8 (48 W)
Petits PTZ / IR puissant à 13 W, avec 20 % de réserve	5 (65 W)	7 (91 W)
Appareils 30 W à pleine charge	3 (90 W)	4 (120 W)
Exemple mixte	1 × 30 W + 7 × 6 W = 72 W	2 × 30 W + 6 × 6 W = 96 W
8 caméras à 16 Mbps sur la liaison 1000M	128 Mbps	128 Mbps
Câble cuivre par port	100 m	100 m
Mode étendu	250 m @ 10 Mbps	250 m @ 10 Mbps
Redémarrage auto watchdog	—	✓

Choisissez 96 W pour 8 caméras fixes, AP ou interphones : 8 × 6 W ne font que 48 W.
Choisissez 120 W quand 2 PTZ de 30 W partagent le switch avec des caméras fixes, ou que le site sans personnel a besoin du watchdog.
NVR à plus de 100 m : le S802GIGFI est le même switch avec un emplacement SFP fibre en plus.

Les nombres supposent des consommations typiques de 6 W (caméra fixe IR) et 13 W (petit PTZ ou IR puissant) ; les lignes 30 W utilisent tout le budget sans réserve. 16 Mbps est un débit 4K supposé du flux principal ; vérifiez la fiche de chaque caméra.

FAQ du switch PoE 8 ports — S802GI

Combien de caméras IP le S802GI peut-il alimenter ?

Les 8 ports PoE alimentent 8 caméras simultanément. Avec la version 120W, cela fait 15W en moyenne par caméra ; une caméra IP consomme 4–12W, donc une installation de 8 caméras reste largement dans le budget. Un port peut fournir jusqu'à 30W pour une PTZ.

Est-il compatible avec les caméras 802.3af et 802.3at ?

Oui. Le S802GI prend en charge IEEE 802.3af et 802.3at sur chaque port PoE, avec une détection automatique qui protège les équipements non PoE branchés sur le même port.

Quelle distance atteint-il — supporte-t-il le PoE 250 m ?

L'Ethernet standard atteint 100 m. En mode étendu, le S802GI atteint 250 m en Cat5e/Cat6, la vitesse du port étant réduite à 10Mbps — suffisant pour le flux d'une caméra.

Huit caméras vont-elles saturer la liaison vers mon NVR ?

Non. Les deux uplinks RJ45 10/100/1000M offrent une marge gigabit : huit flux Fast Ethernet convergent sans goulot d'étranglement vers le NVR ou le switch central.

Quelle est la différence entre les versions 96W et 120W ?

Même boîtier et mêmes ports ; la version 120W ajoute un budget PoE supérieur et un watchdog matériel qui réinitialise le switch lui-même en cas de blocage — utile pour les sites distants.

Ce switch PoE sans ventilateur nécessite-t-il un adaptateur externe ?

Non — l'alimentation est intégrée (DC 52V, entrée AC 100–240V). Le boîtier métallique sans ventilateur est silencieux, IP30, fonctionne de -10°C à +70°C, pose bureau ou murale.

Puis-je chaîner deux ou trois S802GI pour 16 ou 24 caméras ?

Oui. Reliez la liaison 2 du premier switch à la liaison 1 du suivant, et la liaison 1 du premier au NVR. À 8 Mbps par caméra, 24 caméras font environ 192 Mbps sur le lien vers le NVR, bien dans le gigabit. Câblez seulement en ligne ou en arbre : le switch n'a ni STP ni protocole d'anneau, un câble qui ferme une boucle fait tomber tout le réseau.

Les caméras 4K ont-elles besoin de ports gigabit, ou le S802GI avec ports caméra 100M suffit-il ?

Pour une caméra 4K normale, 100M suffit : son flux principal tourne généralement autour de 8–16 Mbps en H.265/H.264, une petite part d'un port 100 Mbps, et la liaison gigabit absorbe le total. Des ports caméra gigabit, comme sur le S8G02GI, comptent pour des bornes Wi-Fi gigabit ou d'autres appareils qui font vraiment plus de 100 Mbps chacun. En cas de doute, vérifiez le débit maximal sur la fiche de votre caméra.

Un port du S802GI peut-il alimenter un PTZ de 30 W, et que reste-t-il pour les autres caméras ?

Oui, chaque port fournit jusqu'à 30 W, mais tous puisent dans le total partagé. Sur la version 96 W, un PTZ de 30 W plus 7 caméras fixes à 6 W font 72 W, une charge sûre ; deux PTZ plus 6 caméras font 96 W, tout le budget, prenez alors la version 120 W. Les PTZ avec chauffage ou IR puissant peuvent dépasser 30 W et demander une alimentation séparée ; vérifiez leur fiche.

Puis-je installer le S802GI dans un coffret extérieur sur un mât ?

Oui, dans un coffret étanche et ombragé, pas à découvert : le boîtier est IP30 et prévu pour -10 à +70°C avec 5–95 % d'humidité sans condensation. Dans un coffret métallique au soleil, la température monte bien au-dessus de l'air : prévoyez un pare-soleil ou des aérations, et un aérateur ou du dessiccant contre la condensation. Ajoutez des parafoudres Ethernet sur les lignes caméra et mettez le coffret à la terre, aucune protection contre les surtensions n'étant indiquée.

Quelle différence entre le S802GI, le S802EI et le S802GIGFI ?

Les trois ont 8 ports PoE 10/100M, 96 W ou 120 W, 30 W par port et le mode étendu 250 m. Le S802EI a 2 liaisons seulement en 100M, correct pour quelques caméras typiques mais un goulot pour la 4K ou la cascade. Le S802GI a 2 liaisons RJ45 gigabit. Le S802GIGFI ajoute un emplacement SFP gigabit à ces 2 liaisons RJ45, pour une liaison fibre quand le NVR ou le cœur est au-delà de 100 m.

Les questions de commande — échantillons, expédition, paiement, délais et authenticité — sont traitées dans notre FAQ.
