16×GE PoE + 2×GE + 2×SFP · 200W · Port Isolation S16G02GI

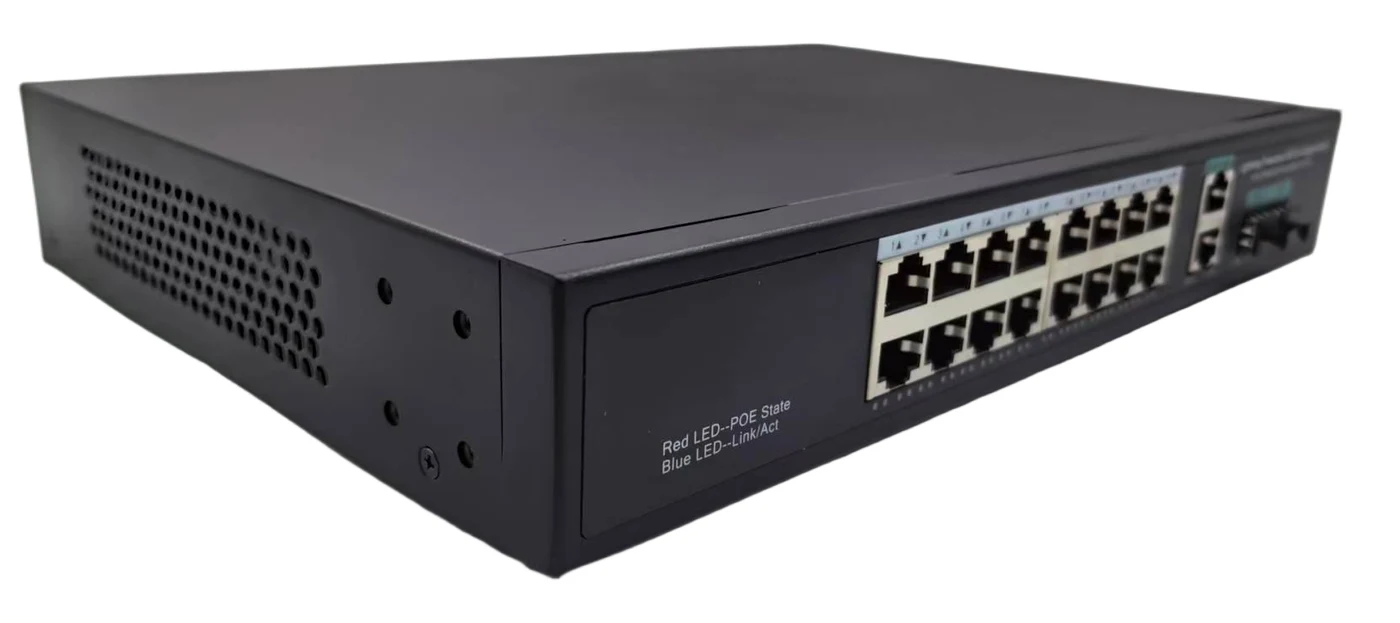

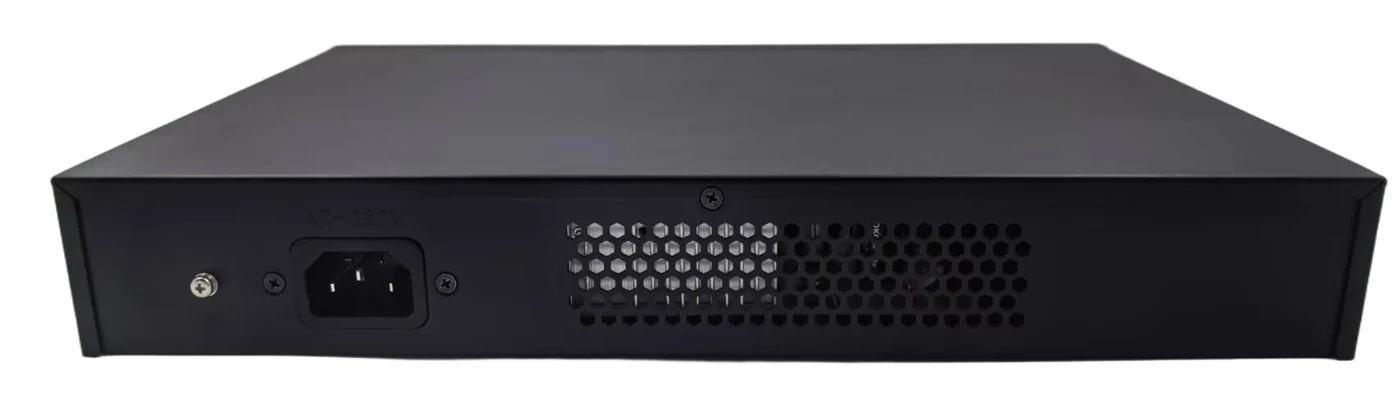

16×GE PoE + 2×GE + 2×SFP · 200W · Port Isolation S16G02GI — vue 1

16×GE PoE + 2×GE + 2×SFP · 200W · Port Isolation S16G02GI — vue 2

16×GE PoE + 2×GE + 2×SFP · 200W · Port Isolation S16G02GI — vue 3

16×GE PoE + 2×GE + 2×SFP · 200W · Port Isolation S16G02GI — vue 4

16×GE PoE + 2×GE + 2×SFP · 200W · Port Isolation S16G02GI — vue 5

Photo constructeur · 16×GE PoE + 2×GE + 2×SFP

S16G02GI

Name: Atlas S16G02GI
Brand: Atlas
SKU: S16G02GI

Atlas · PoE non administrable · 16-Port Gigabit, Port Isolation

16x PoE Gigabit + 2x uplink Gigabit + 2x SFP Gigabit, budget 200W, isolation de ports en un clic contre les tempêtes

Prix par projet

Remises volume et combinées — demandez votre devis

Modèles en stock : livrés à l'entrepôt de votre transitaire en Chine sous 3 jours après paiement · Hors stock : 7–15 jours ouvrés · puis 5–10 jours par avion ou 25–45 jours par mer jusqu'à votre port

✓ Personnalisation projet et OEM disponibles

Meilleur prix sur WhatsApp Demander un devis ↓

Conditions · Commandes d’échantillons bienvenues · Le devis / la PI fixe les modèles, prix, Incoterms (EXW ou FOB, chiffrés séparément), délai et paiement T/T · Unités défectueuses : pièces de rechange gratuites convenues par commande (quantité selon la taille de la commande) et inscrites au devis · Garantie : jusqu’à 5 ans sur les commutateurs industriels Zhongxin Shutong, garantie constructeur pour les autres marques · Conditions complètes, garantie et RMA

Un doute sur le budget PoE ? Calculez-le avec le calculateur →

Besoin de la fiche technique PDF ? Demandez-la sur WhatsApp →

Comment obtenir un meilleur prix

Remise sur volumeCommandez 50+ unités de ce modèle

CONTACTEZ-NOUS

Remise combinéeCombinez toutes catégories et modèles du site en une commande — sans limite de quantité

MEILLEUR

Remise projet vérifiéDistributeur, intégrateur ou utilisateur final avec un vrai projet ? Envoyez le BOQ — prix projet plus conception gratuite. Les projets partenaires sont protégés : nous ne cotons jamais votre client dans votre dos

OPTIMAL

Toutes les remises sont chiffrées personnellement — écrivez-moi sur WhatsApp ↑

◆Budget PoE 200W

◆16x ports PoE Gigabit

◆Isolation de ports en un clic

◆2x uplink GE + 2x SFP GE

◆802.3af/at

◆Sans ventilateur, -10~70°C

Description générale

Le S16G02GI est le commutateur PoE 16 ports tout Gigabit d'Atlas : 16 ports PoE Gigabit 802.3af/at à détection automatique, 2 uplinks Gigabit RJ45 et 2 emplacements SFP Gigabit pour la redondance ou le backhaul en fibre, le tout dans un budget de 200W. Ce qui le distingue du reste de la gamme PoE Atlas, c'est son mode d'isolation de ports / VLAN en un clic : une fois activé, chaque port PoE ne peut communiquer qu'avec l'uplink, jamais avec un autre port PoE, ce qui empêche une tempête de diffusion ou de boucle causée par une caméra défectueuse ou un câblage erroné de se propager au reste du réseau -- une cause fréquente de vidéo saccadée ou figée sur les chantiers.

Est-ce la bonne solution ?

Six scénarios de déploiement réels correspondant aux spécifications réelles de la fiche technique de ce modèle.

Hôtels et immeubles résidentiels à plusieurs étagesIsolez les caméras de chaque étage les unes des autres pour qu'une seule caméra défectueuse ou une boucle de câblage ne provoque pas une tempête affectant la vidéo de tout le bâtiment.

Réseaux scolaires et de campusDes dizaines de caméras de salle de classe et de couloir sur un seul commutateur ; l'isolation de ports empêche qu'un point d'accès destiné aux élèves ou un câble mal branché ne fasse tomber tout le segment.

Vidéosurveillance d'immeubles de bureaux et parcs d'affairesDe nombreuses caméras installées indépendamment par différents prestataires au fil du temps ; l'isolation de ports contient tout appareil mal configuré.

Entrepôts et cours logistiques de taille moyenneUne forte densité de caméras et un recâblage fréquent augmentent le risque de tempête ; l'isolation en un clic offre une protection rapide sans la courbe d'apprentissage d'un commutateur administrable.

Parkings et surveillance périmétrique résidentielleIsole chaque caméra sur mât pour qu'un câble endommagé ou une infiltration d'humidité sur une ligne ne se propage pas en vidéo saccadée ailleurs.

Sièges de chaînes de magasinsLe personnel informatique du magasin, sans formation réseau, bénéficie d'une protection anti-tempête prête à l'emploi, sans configuration VLAN requise.

Ne convient pas si :

Isolation en mode fixe, pas une gestion VLAN complète : le mode à une touche isole tous les ports PoE les uns des autres de façon tout-ou-rien ; il n'offre pas de balisage VLAN par port, de spanning-tree ni d'interface de gestion web. Choisissez un commutateur administrable si le projet nécessite des VLAN granulaires ou du SNMP.
Pas de protocole de redondance en anneau : conçu pour les topologies en étoile, en arbre et en bus, pas pour une récupération autoréparatrice en anneau.
La plage de -10 °C à +70 °C est une plage commerciale, pas une plage industrielle grande température ; pour les armoires extérieures en conditions extrêmes, préférez la gamme industrielle sur rail DIN d'Atlas.

Caractéristiques principales

Accès tout Gigabit — Les 16 ports d'accès fonctionnent en 10/100/1000M complet, si bien que les caméras 4K/8MP et les points d'accès Wi-Fi 6 ne sont jamais bridés en périphérie comme sur un port 100M.
Mode isolation de ports / VLAN en un clic — Exclusif à ce modèle : un seul interrupteur isole chaque port PoE de tous les autres -- les appareils ne peuvent atteindre que l'uplink, pas les uns les autres -- stoppant les tempêtes de diffusion et de boucle sans toucher à un écran de configuration VLAN.
Budget PoE de 200W, 30W par port — Détection automatique 802.3af/at sur les 16 ports Gigabit, dimensionné pour une ligne complète de 16 caméras PTZ ou IR.
Double liaison montante : cuivre + fibre — 2 ports Gigabit RJ45 plus 2 SFP Gigabit permettent de choisir un backhaul cuivre ou fibre, ou une paire principal/secours vers la salle NVR.
Sans ventilateur, protégé par watchdog — Boîtier métallique sans ventilateur avec réinitialisation automatique par watchdog, conçu pour fonctionner silencieusement et sans surveillance dans un local technique pendant des années.
Aucune ligne d'alimentation à tirer sur site — Le PoE fournit l'alimentation et les données sur le même câble Cat5e/6, réduisant le travail d'installation à chaque point caméra.
Boîtier de bureau ou en baie — Disponible en boîtier de bureau ou en baie pour s'adapter à l'armoire déjà présente sur le site d'installation.

Spécifications

Ports et interfaces

PoE Ports	16x 10/100/1000Base-T (RJ45), IEEE 802.3af/at
Uplink Ports	2x 10/100/1000Base-T (RJ45)
Fiber Uplink	2x 1000Base-X SFP slots
Switching Mode	Store-and-forward

Performances de commutation

Switching Capacity	48 Gbps
Forwarding Rate	35.712 Mpps
MAC Address Table	8K
Standards Supported	IEEE 802.3, 802.3u, 802.3ab, 802.3x

Alimentation PoE

PoE Standards	IEEE 802.3af / IEEE 802.3at
Max Power per Port	30W
Total PoE Power Budget	200W (full load)
Powered Device Detection	Automatic; smart detection protects non-PoE devices
PoE Mode	Mode A (power over data pairs)

Fonctionnalités de commutation

Port Isolation Mode	One-key toggle: all PoE ports isolated from each other, reachable only via uplink
Topology Support	Star, tree, and bus network topologies
Traffic Control	Supported
Duplex / Auto-Negotiation	Full/half duplex, auto MDI/MDI-X, auto-negotiated speed
Chipset	Chipset options available on a project basis

Caractéristiques physiques

Dimensions	300 × 175 × 46 mm
Housing	Metal, fanless
Cooling	Fanless (0 fans)
Protection Rating	IP30
Mounting	Desktop or wall-mount

Alimentation secteur

Input Voltage	AC 100–240V
Power Supply	Built-in power supply, DC 52V 3.85A

Conditions environnementales

Operating / Storage Temperature	-10°C to +70°C
Humidity	5%~95% RH, non-condensing
Ingress Protection	IP30

Voyants et fiabilité

LED Indicators	PWR power, red PoE status per port, blue link/data per port
Watchdog	Automatic reset on lock-up, recommended for HD camera loads
Packaging	12 units / carton (reference)
MTBF	50,000 hours (manufacturer figure)

Emballage

Units per Carton	12 units/carton
Packing Dimensions	380 × 274 × 100 mm
Unit Weight	2.1 kg per unit
Box Contents	Switch × 1, power cord × 1, manual × 1, certificate × 1, warranty card × 1

Modèles et commande

Modèle	Description du produit	Prix
S16G02GI	Configuration unique 200W, 16 ports tout Gigabit avec isolation de ports en un clic, disponible en boîtier de bureau ou en baie.	✆ WhatsApp

Le mode isolation de ports / VLAN du S16G02GI s'active en un clic : une fois activé, chaque port PoE ne peut atteindre que les 2 ports uplink et pas les autres ports PoE, bloquant les tempêtes de diffusion et de boucle à la source. Désactivez-le si le projet nécessite que les ports communiquent entre eux.

Votre marque. Fourniture directe d'usine.Boîtier neutre prêt pour votre logo · Options ports/alimentation sur mesure · Petites séries bienvenues.

Personnalisation et OEM →

Qui l'utilise, où le placer et comment l'installer

Rédigé pour le Atlas S16G02GI à partir de ses propres spécifications : 16 ports PoE Gigabit (802.3af/at), budget de 200 W avec jusqu'à 30 W par port, uplinks 2 × RJ45 Gigabit + 2 × SFP Gigabit, isolation des ports en une touche, sans ventilateur, -10 °C à +70 °C.

Pour qui

Projets 16 caméras avec caméras 4K ou bornes Wi-Fi — Les 16 ports PoE fonctionnent à 10/100/1000 Mbps : bornes Gigabit et caméras à fort débit ne sont pas bridées à 100 Mbps au port ; 200 W alimentent 16 caméras fixes à 6 W typiques (96 W) avec de la place pour quelques bornes.
Installateurs sur des réseaux partagés ou désordonnés — Isolation activée, chaque port PoE ne voit que les uplinks : une caméra défaillante, un cordon en boucle ou un appareil invité sur un port n'inonde pas les autres. Aucun écran VLAN à configurer.
Sites ayant besoin d'une liaison fibre vers le local de contrôle — Deux slots SFP 1000Base-X permettent de placer le switch dans un bâtiment éloigné ou à un autre étage et de renvoyer les 16 caméras par fibre, au-delà de la limite cuivre de 100 m.
Distributeurs et marques qui veulent leur propre marque — Modèle Atlas en direct usine : boîtier neutre prêt pour votre logo, options ports/puissance sur mesure, petites séries et options de chipset par projet. 12 unités par carton (référence) pour planifier le stock.

Où et comment l'installer

Armoire intérieure, étagère ou mur, avec de l'air autour — L'appareil mesure 300 × 175 × 46 mm pour 2,1 kg, sans ventilateur, IP30, prévu pour -10 °C à +70 °C et 5–95 % HR sans condensation. Installez-le à l'intérieur sur étagère, mur ou en coffret, pas sur un NVR chaud, et laissez quelques centimètres libres de chaque côté pour que le boîtier métal dissipe la chaleur.
Secteur : AC 100–240 V — L'alimentation est intégrée (DC 52 V 3,85 A) et l'entrée est en AC 100–240 V : elle fonctionne directement sur un secteur 110–127 V ou 220–240 V, sans transformateur. Dimensionnez l'onduleur pour jusqu'à 200 W de PoE plus le NVR et le routeur.
Câbles caméra : 100 m maximum — Aucun mode extension n'est indiqué pour ce modèle : prévoyez chaque caméra à moins de 100 m de Cat5e/Cat6, la limite Ethernet. Utilisez du câble cuivre pur rigide ; l'aluminium cuivré perd de la tension en PoE. Pour des caméras plus éloignées, placez un second switch près d'elles et reliez-le par fibre.
Branchez le NVR sur un port uplink — Raccordez le NVR, le routeur ou le switch principal sur un uplink RJ45 Gigabit (cuivre jusqu'à 100 m) ou un slot SFP. C'est essentiel avec l'isolation : un port PoE ne parle alors qu'aux uplinks, donc un NVR ou un PC branché sur un port PoE ne verrait pas les caméras.
Terre, surtensions et boucles — Aucune protection contre les surtensions n'est indiquée sur les ports : posez des parafoudres Ethernet sur les câbles qui sortent à l'extérieur, mettez l'armoire à la terre et utilisez la prise avec terre du cordon fourni. Le switch n'a pas de spanning-tree : ne reliez jamais deux uplinks au même réseau en même temps.

Budget PoE : combien de caméras

C'est le total de 200 W, pas les 30 W par port, qui fixe la limite : 200 W sur 16 ports font 12,5 W par port en moyenne. 16 caméras fixes passent facilement ; les grosses PTZ plafonnent vers 8. Le S1602G1GFI a le même budget avec des ports 100 Mbps et le mode extension ; le S24G02G2GFI est le modèle rack Gigabit 24 ports avec 260 W.

	S16G02GI (this page)	S1602G1GFI	S24G02G2GFI
Ports PoE / uplinks	16 + 2 RJ45 + 2 SFP	16 + 2 RJ45 + 1 SFP	24 + 2 RJ45 + 2 SFP
Débit des ports d'accès	10/100/1000 Mbps	10/100 Mbps	10/100/1000 Mbps
Budget PoE / max. par port	200 W / 30 W	200 W / 30 W	260 W / 30 W
Caméras IR 4 MP à 6 W	16 (96 W)	16 (96 W)	24 (144 W)
Mini PTZ à 13 W	15 (195 W)	15 (195 W)	20 (260 W)
PTZ IR à 25 W	8 (200 W)	8 (200 W)	10 (250 W)
Mode extension	—	250 m @ 10 Mbps	—
Isolation des ports	One-key	—	—
Uplink : cuivre (100 m) / fibre SFP	2 × GE / 2 × 1000Base-X	2 × GE / 1 × 1000Base-X	2 × GE / 2 × 1000Base-X
Montage	Desktop or wall	Desktop, wall or 19" rack	19" rack

Uniquement des caméras 2–8 MP courantes : le S1602G1GFI à ports 100 Mbps suffit et ajoute le mode extension 250 m ; prenez le S16G02GI si vous avez aussi des bornes Gigabit ou voulez isoler les ports.
Jusqu'à 8 PTZ à 25 W, ou un mélange comme 4 PTZ à 25 W plus 12 caméras fixes à 6 W (172 W) : le S16G02GI convient.
Plus de 16 appareils, ou uniquement une baie 19 pouces : passez au S24G02G2GFI (24 ports Gigabit, 260 W).

Les consommations de caméra (6 W, 13 W, 25 W) sont des hypothèses courantes, pas des valeurs de la page : additionnez la puissance maximale de la fiche technique de chaque caméra, car l'IR, le chauffage et les moteurs PTZ augmentent la consommation. Les valeurs des modèles frères viennent de leurs propres pages sur ce site.

FAQ switch PoE gigabit 16 ports — S16G02GI

Combien de caméras ou de points d'accès le S16G02GI peut-il alimenter ?

Les 16 ports PoE gigabit en même temps. Le budget de 200 W donne 12,5 W par port en moyenne — une caméra IP typique consomme 4 à 12 W — avec jusqu'à 30 W sur un port donné (IEEE 802.3af/at) pour les PTZ ou les points d'accès Wi-Fi. La détection intelligente protège les équipements non PoE.

Que résout concrètement l'isolation de ports à une touche ?

Activez-le et chaque port PoE ne communique qu'avec l'uplink, jamais avec un autre port PoE. Une tempête de broadcast ou de boucle venant d'une caméra défectueuse ou d'un cordon mal branché reste confinée à son port au lieu d'inonder le réseau — cause fréquente de vidéo hachée ou figée sur les chantiers.

La bande passante suffit-elle vraiment pour 16 ports gigabit ?

Oui : capacité de commutation de 48 Gbps, débit de 35,712 Mpps et mode store-and-forward, donc les 16 ports PoE gigabit plus les uplinks peuvent écouler du trafic simultanément. La table MAC de 8K couvre parcs de caméras et équipements de bureau ; le contrôle de flux suit IEEE 802.3x.

Quelles options d'uplink vers la tête de réseau ?

Deux uplinks gigabit RJ45 plus deux slots SFP 1000Base-X : un backhaul fibre avec une seconde fibre de secours, ou un mélange fibre et cuivre. Les topologies étoile, arbre et bus sont prises en charge, et l'auto MDI/MDI-X avec auto-négociation évite les soucis de câblage à l'installation.

Supporte-t-il une armoire chaude et poussiéreuse ?

Il est conçu pour : boîtier métallique sans ventilateur IP30, fonctionnement de −10 °C à +70 °C, humidité 5–95 % sans condensation, et watchdog qui réinitialise le switch en cas de blocage. L'unité de 300 × 175 × 46 mm se monte sur bureau ou au mur, avec alimentation interne DC 52 V 3,85 A et MTBF annoncé de 50 000 heures.

Les 16 ports du S16G02GI peuvent-ils fournir 30 W en même temps ?

Non. 30 W est le maximum par port, mais le budget total est de 200 W, et 16 × 30 W feraient 480 W. Concrètement : 6 appareils à 30 W pleins (180 W), 8 PTZ à 25 W (200 W) ou les 16 ports à 12,5 W en moyenne. Additionnez la consommation maximale de la fiche de chaque caméra et gardez de la marge pour l'IR et le chauffage la nuit.

Le S16G02GI a-t-il un mode extension 250 m pour les caméras éloignées ?

Aucun mode extension n'est indiqué pour le S16G02GI : prévoyez la limite Ethernet normale de 100 m par caméra. Pour une ou deux caméras au-delà de 100 m, le S1602G1GFI offre le mode extension 250 m à 10 Mbps ; pour un groupe de caméras éloignées, placez un petit switch près d'elles, comme le S4G02GFI-SFP, et ramenez la fibre sur un slot SFP du S16G02GI.

Où brancher le NVR sur le S16G02GI quand l'isolation des ports est activée ?

Sur l'un des 2 uplinks RJ45 Gigabit ou un slot SFP, jamais sur un port PoE. Isolation activée, chaque port PoE ne voit que les uplinks : les caméras atteignent un NVR sur l'uplink, mais pas un NVR, un PC ou un second switch branché sur un autre port PoE. Si le chantier exige que des appareils sur ports PoE communiquent entre eux, désactivez l'isolation.

Le S16G02GI alimente-t-il des caméras Hikvision, Dahua, Uniview ou d'autres marques ?

Oui, toute caméra, borne ou téléphone qui accepte le PoE standard IEEE 802.3af ou 802.3at, quelle que soit la marque. Le switch détecte l'appareil avant de l'alimenter et utilise le Mode A (alimentation sur les paires de données), et un appareil non PoE sur un port PoE n'est pas endommagé. Le PoE passif 12 V ou 24 V et les appareils 802.3bt de plus de 30 W ne sont pas pris en charge.

Quels modules SFP pour le S16G02GI, et peut-on utiliser les deux slots en liaison de secours ?

Utilisez des modules SFP 1000 Mbps (1000Base-X), monomode ou multimode selon la fibre, avec un module assorti à l'autre extrémité ; aucun module ne figure dans le carton, commandez-les à part ou demandez-nous un prix. La page n'indique ni spanning-tree ni agrégation de liens : deux liaisons actives vers le même réseau feraient une boucle. Utilisez une liaison et gardez la seconde fibre et le slot en secours, à brancher si la première tombe.

Le S16G02GI peut-il être livré avec notre propre logo ?

Oui. Switch Atlas en direct usine, il est livré en boîtier neutre prêt pour votre logo, avec options ports/puissance sur mesure, petites séries bienvenues et options de chipset par projet. Les boîtes imprimées ou l'emballage personnalisé ne sont pas décrits sur la page : envoyez-nous logo, quantités et besoins d'emballage, nous les confirmons dans le devis.

Les questions de commande — échantillons, expédition, paiement, délais et authenticité — sont traitées dans notre FAQ.
