24×FE PoE + 2×GE + 1×SFP · 260W · 19-inch Rack S2402G1GFI

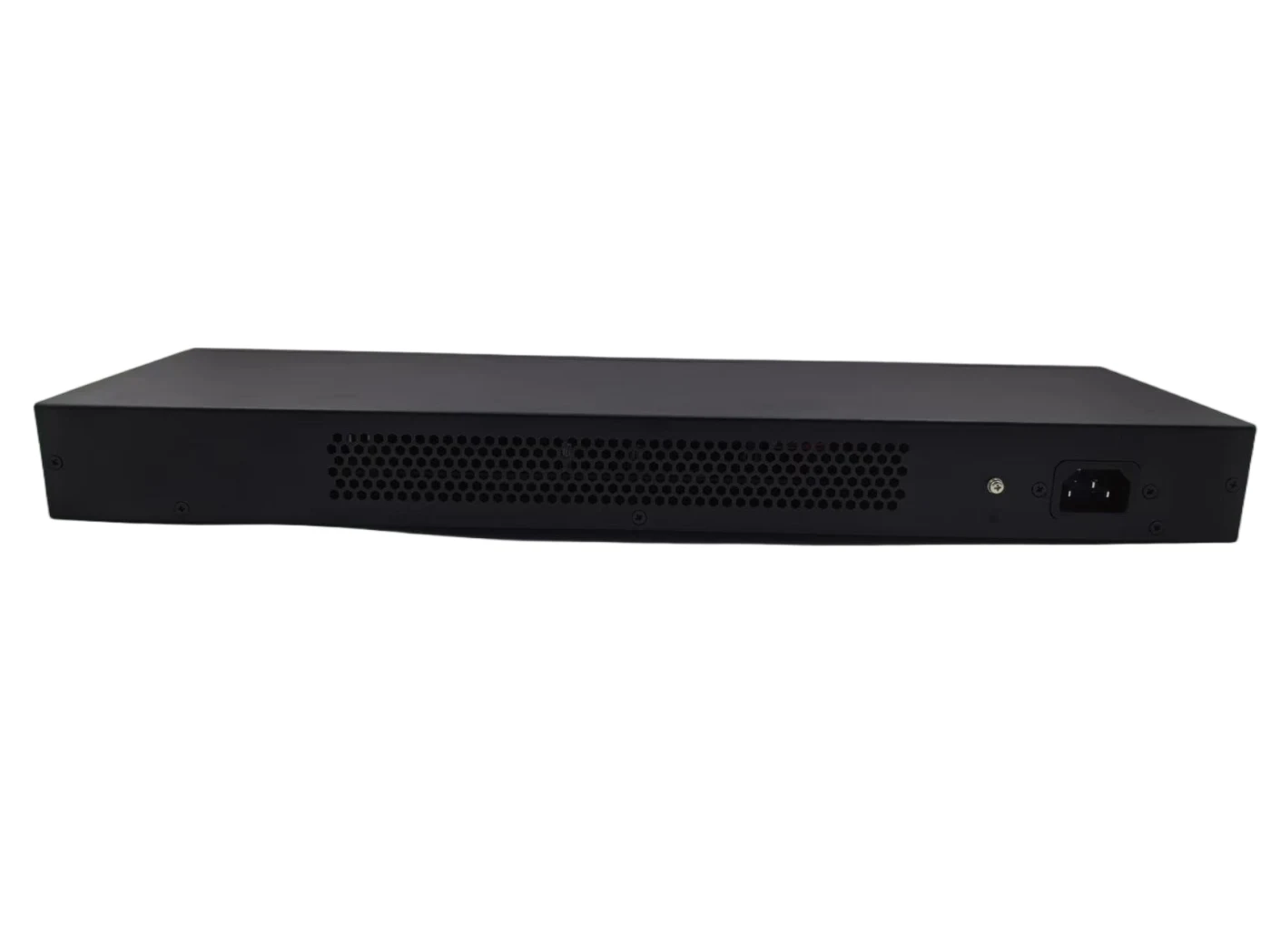

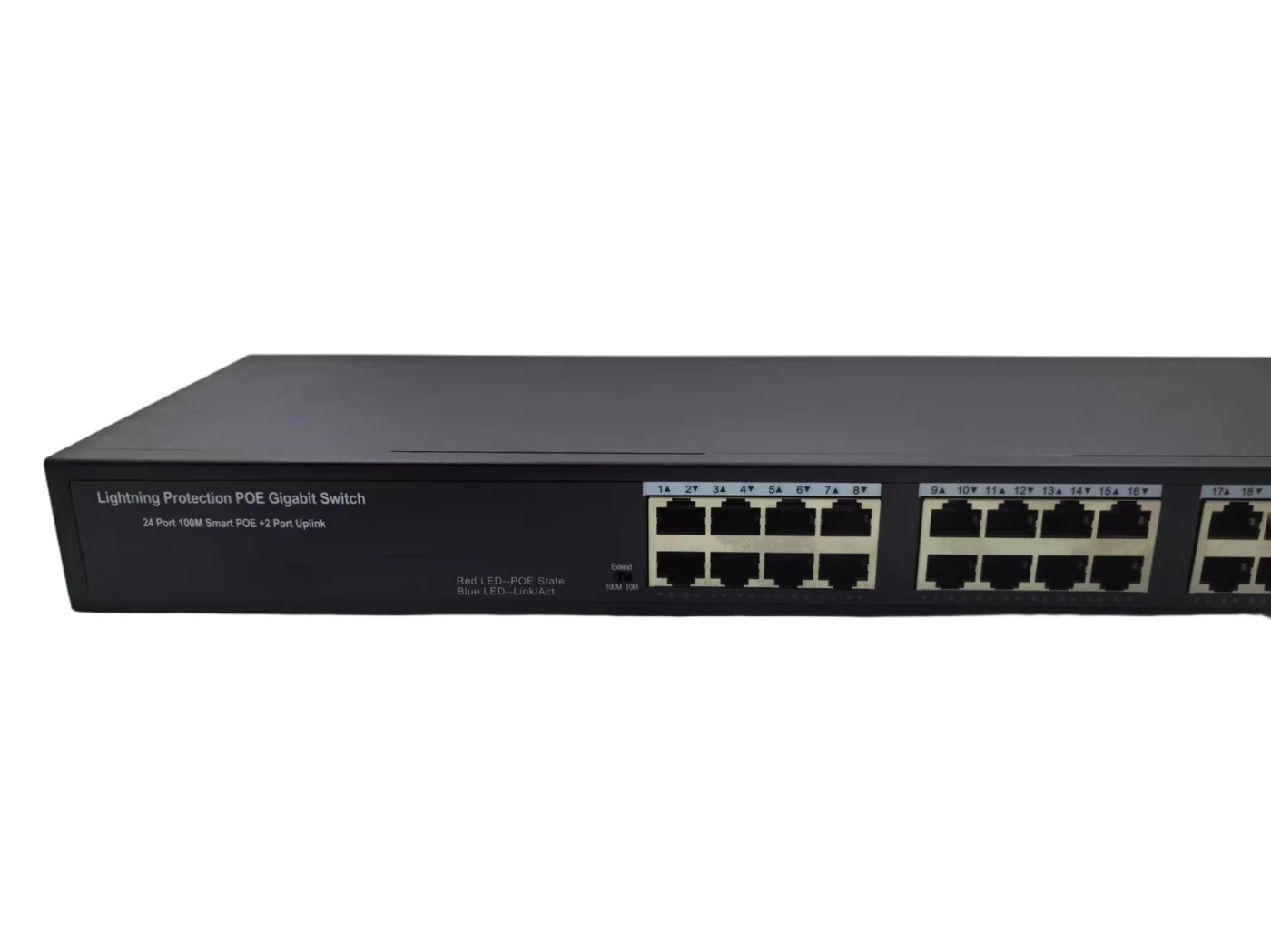

24×FE PoE + 2×GE + 1×SFP · 260W · 19-inch Rack S2402G1GFI — vue 1

24×FE PoE + 2×GE + 1×SFP · 260W · 19-inch Rack S2402G1GFI — vue 2

24×FE PoE + 2×GE + 1×SFP · 260W · 19-inch Rack S2402G1GFI — vue 3

24×FE PoE + 2×GE + 1×SFP · 260W · 19-inch Rack S2402G1GFI — vue 4

24×FE PoE + 2×GE + 1×SFP · 260W · 19-inch Rack S2402G1GFI — vue 5

Photo constructeur · 24×FE PoE + 2×GE + 1×SFP

S2402G1GFI

Name: Atlas S2402G1GFI
Brand: Atlas
SKU: S2402G1GFI

Atlas · PoE non administrable · 24-Port Rack

24x PoE 10/100M + 2x uplink Gigabit + 1x SFP Gigabit, budget 260W, baie 19 pouces

Prix par projet

Remises volume et combinées — demandez votre devis

Modèles en stock : livrés à l'entrepôt de votre transitaire en Chine sous 3 jours après paiement · Hors stock : 7–15 jours ouvrés · puis 5–10 jours par avion ou 25–45 jours par mer jusqu'à votre port

✓ Personnalisation projet et OEM disponibles

Meilleur prix sur WhatsApp Demander un devis ↓

Conditions · Commandes d’échantillons bienvenues · Le devis / la PI fixe les modèles, prix, Incoterms (EXW ou FOB, chiffrés séparément), délai et paiement T/T · Unités défectueuses : pièces de rechange gratuites convenues par commande (quantité selon la taille de la commande) et inscrites au devis · Garantie : jusqu’à 5 ans sur les commutateurs industriels Zhongxin Shutong, garantie constructeur pour les autres marques · Conditions complètes, garantie et RMA

Un doute sur le budget PoE ? Calculez-le avec le calculateur →

Besoin de la fiche technique PDF ? Demandez-la sur WhatsApp →

Comment obtenir un meilleur prix

Remise sur volumeCommandez 50+ unités de ce modèle

CONTACTEZ-NOUS

Remise combinéeCombinez toutes catégories et modèles du site en une commande — sans limite de quantité

MEILLEUR

Remise projet vérifiéDistributeur, intégrateur ou utilisateur final avec un vrai projet ? Envoyez le BOQ — prix projet plus conception gratuite. Les projets partenaires sont protégés : nous ne cotons jamais votre client dans votre dos

OPTIMAL

Toutes les remises sont chiffrées personnellement — écrivez-moi sur WhatsApp ↑

◆Budget PoE 260W

◆24x PoE FE + 2x uplink GE

◆1x SFP GE

◆Baie 19 pouces

◆802.3af/at

◆Sans ventilateur, -10~70°C

Description générale

Le S2402G1GFI intègre 24 ports PoE 802.3af/at à détection automatique, 2 uplinks Gigabit RJ45 et un emplacement SFP Gigabit dans un châssis de baie 19 pouces avec un budget total de 260W. Il est conçu pour être le seul commutateur PoE dont un installateur a besoin pour tout un étage ou une cour : assez de ports et de budget de puissance pour couvrir tout un étage d'hôtel, un bâtiment scolaire ou une zone d'entrepôt depuis une seule baie, avec une table d'adresses MAC plus grande de 10K, dimensionnée pour la densité d'appareils plus élevée que cette classe de ports attire.

Est-ce la bonne solution ?

Six scénarios de déploiement réels correspondant aux spécifications réelles de la fiche technique de ce modèle.

Hôtels à plusieurs étagesUn commutateur de baie 24 ports par local technique d'étage couvre toutes les caméras de couloir et de cage d'escalier sans chaîner de petits commutateurs.

Écoles et campus de formationUne seule unité de baie dans la salle serveur alimente les caméras de salle de classe et de couloir de tout un bâtiment.

Tours de bureaux et parcs d'affaires de taille moyenneCentralise le câblage caméras et points d'accès pour un étage complet depuis un seul châssis en baie.

Entrepôts moyens à grandsPortes de quai, allées et mâts de cour sur un seul commutateur, dimensionné pour le nombre d'appareils requis par un étage d'entrepôt complet.

Sécurité périmétrique de résidences et complexesCaméras de portail, de clôture périmétrique et de club-house alimentées depuis une seule unité de baie au poste de sécurité.

Sièges de chaînes et de franchisesLe back-office du siège ou un grand magasin phare standardise sur un commutateur de baie 24 ports par site.

Ne convient pas si :

Ce n'est pas un commutateur administrable : pas de segmentation VLAN, de spanning-tree ni d'interface de gestion web. Si le projet nécessite des VLAN ou des protocoles anti-boucle, choisissez un modèle administrable.
Pas de protocole de redondance en anneau : conçu pour les topologies en étoile, en arbre et en bus, pas pour une récupération autoréparatrice en anneau.
Nécessite un espace de baie 19 pouces et des conditions de qualité commerciale : il s'agit d'un châssis pour baie (pas de bureau ni sur rail DIN), classé de -10 °C à +70 °C, non industriel grande température.

Caractéristiques principales

Budget PoE de 260W sur 24 ports — 30W maximum par port, avec une marge suffisante pour 24 caméras PTZ/IR ou un déploiement mixte caméras et points d'accès, sans déclassement.
Une unité de baie, un étage entièrement couvert — 24 ports d'accès plus 2 uplinks Gigabit plus 1 SFP Gigabit signifient qu'un seul châssis 19 pouces peut être le seul commutateur PoE nécessaire pour tout un étage d'hôtel, un bâtiment scolaire ou une cour d'entrepôt.
Table d'adresses MAC plus grande de 10K — Dimensionnée pour la densité d'appareils plus élevée que cette classe 24 ports attire dans les projets mixtes caméras, points d'accès et interphones.
Détection PoE intelligente avec protection par port — PoE 802.3af/at à détection automatique avec protection par port : un câble défectueux ou un appareil en court-circuit ne fait pas tomber les 23 autres ports.
Mode d'extension PoE 250 m — Atteint les caméras de portail ou périmétriques distantes au-delà des limites standard Cat5e/6, en ne réduisant que la vitesse de ce port à 10 Mbps.
Sans ventilateur, protégé par watchdog — Châssis métallique 19 pouces sans ventilateur avec réinitialisation automatique par watchdog pour un fonctionnement en baie silencieux et sans entretien.
Aucune ligne d'alimentation à tirer sur site — Les 24 ports PoE fournissent l'alimentation et les données via Cat5e/6, réduisant le travail électrique sur le déploiement de caméras de tout un étage.

Spécifications

Ports et interfaces

PoE Ports	24x 10/100Base-TX (RJ45), IEEE 802.3af/at
Uplink Ports	2x 10/100/1000Base-T (RJ45)
Fiber Uplink	1x 1000Base-X SFP slot
Switching Mode	Store-and-forward

Performances de commutation

Switching Capacity	19.8 Gbps
Forwarding Rate	14.7312 Mpps
MAC Address Table	10K
Standards Supported	IEEE 802.3, 802.3u, 802.3ab, 802.3x

Alimentation PoE

PoE Standards	IEEE 802.3af / IEEE 802.3at
Max Power per Port	30W
Total PoE Power Budget	260W (full load)
PoE Extend Mode	Up to 250 m, link speed on that port reduced to 10 Mbps
Powered Device Detection	Automatic; smart detection protects non-PoE devices
PoE Mode	Mode A (power over data pairs)

Fonctionnalités de commutation

Topology Support	Star, tree, and bus network topologies
Traffic Control	Supported
Duplex / Auto-Negotiation	Full/half duplex, auto MDI/MDI-X, auto-negotiated speed
Chipset	Chipset options available on a project basis

Caractéristiques physiques

Dimensions	440 × 136.5 × 44 mm (19-inch rack width)
Housing	Metal, fanless
Cooling	Fanless (0 fans)
Protection Rating	IP30
Mounting	19-inch rack

Alimentation secteur

Input Voltage	AC 100–240V
Power Supply	Built-in power supply, DC 52V 5A

Conditions environnementales

Operating / Storage Temperature	-10°C to +70°C
Humidity	5%~95% RH, non-condensing
Ingress Protection	IP30

Voyants et fiabilité

LED Indicators	PWR power, red PoE status per port, blue link/data per port
Watchdog	Automatic reset on lock-up, recommended for HD camera loads
Packaging	10 units / carton (reference)
MTBF	50,000 hours (manufacturer figure)

Emballage

Units per Carton	10 units/carton
Packing Dimensions	512 × 210 × 101 mm
Unit Weight	2.6 kg per unit
Box Contents	Switch × 1, power cord × 1, manual × 1, certificate × 1, warranty card × 1

Modèles et commande

Modèle	Description du produit	Prix
S2402G1GFI	Configuration fixe 24 ports, 260W, dans un châssis de baie 19 pouces ; pas de version de bureau.	✆ WhatsApp

Le S2402G1GFI est une configuration fixe 24 ports, 260W, dans un châssis de baie 19 pouces -- il n'existe pas de version de bureau distincte pour ce modèle.

Dimensions

unité : mm

Votre marque. Fourniture directe d'usine.Boîtier neutre prêt pour votre logo · Options ports/alimentation sur mesure · Petites séries bienvenues.

Personnalisation et OEM →

Qui l'utilise, où le placer et comment l'installer

Rédigé pour le Atlas S2402G1GFI à partir de ses propres spécifications : 24 ports PoE 10/100M (802.3af/at), budget de 260 W avec jusqu'à 30 W par port, uplink 2 × RJ45 Gigabit + 1 × SFP Gigabit, mode extension 250 m, châssis rack 19 pouces.

Pour qui

Projets de 17 à 24 caméras depuis une baie — Un étage d'hôtel, un bâtiment scolaire ou une zone d'entrepôt : 24 ports PoE et 260 W alimentent 24 caméras IR fixes à 6 W typiques (144 W) et laissent encore plus de 100 W pour des PTZ ou des bornes.
Intégrateurs avec beaucoup de PTZ — Chaque port fournit jusqu'à 30 W (802.3at), et le total de 260 W alimente jusqu'à 10 PTZ à 25 W, contre 8 sur les modèles 16 ports de 200 W.
Résidences et périmètres avec de longues liaisons — Le mode extension atteint jusqu'à 250 m par port à 10 Mbps pour une caméra de portail ou de clôture, et le slot SFP relie le poste de sécurité au bâtiment principal par fibre.
Distributeurs et marques qui veulent leur propre marque — Modèle Atlas en direct usine : boîtier neutre prêt pour votre logo, options ports/puissance sur mesure, petites séries et options de chipset par projet ; 10 unités par carton (référence).

Où et comment l'installer

Baie 19 pouces, une unité de haut, bien ventilée — Le châssis mesure 440 × 136,5 × 44 mm et se monte uniquement en baie (pas de version bureau). Il est sans ventilateur et IP30, prévu pour -10 °C à +70 °C et 5–95 % HR sans condensation : gardez la baie à l'intérieur, laissez une unité libre ou un panneau d'aération au-dessus et en dessous plutôt que de l'empiler sur un NVR chaud, et vérifiez que la baie est ventilée.
Secteur : AC 100–240 V — L'alimentation est intégrée (DC 52 V 5 A) et l'entrée est en AC 100–240 V : elle fonctionne directement sur un secteur 110–127 V ou 220–240 V, sans transformateur. Dimensionnez l'onduleur pour jusqu'à 260 W de PoE plus le NVR et le routeur.
Longueur de câble vers les caméras — Mode normal : jusqu'à 100 m de Cat5e/Cat6 par caméra. Au-delà, passez le port en mode extension pour jusqu'à 250 m à 10 Mbps. Utilisez du câble cuivre pur rigide et étiquetez chaque liaison au panneau de brassage pour retrouver vite un port quand 24 câbles arrivent dans la même baie.
Uplink vers le NVR, un seul chemin — Raccordez le NVR ou le switch principal sur un uplink RJ45 Gigabit (cuivre jusqu'à 100 m), ou utilisez le slot SFP avec un module 1000Base-X pour la fibre vers un autre bâtiment. Switch non administrable, sans spanning-tree : ne reliez jamais deux uplinks au même réseau, cela crée une boucle.
Mise à la terre et surtensions sur les liaisons extérieures — Aucune protection contre les surtensions n'est indiquée sur les ports. Les caméras de périmètre et sur mât sont le chemin habituel de la foudre : posez des parafoudres Ethernet sur ces liaisons près de la baie, reliez la baie à la terre du bâtiment et utilisez la prise avec terre du cordon fourni.

Budget PoE : combien de caméras

C'est le total de 260 W, pas les 30 W par port, qui fixe la limite : 260 W sur 24 ports font environ 10,8 W par port en moyenne. 24 caméras fixes passent facilement ; les grosses PTZ plafonnent vers 10. Le S24G02G2GFI a les mêmes ports et le même budget avec des ports d'accès Gigabit ; le S1602G1GFI est le modèle 16 ports, 200 W.

	S2402G1GFI (this page)	S24G02G2GFI	S1602G1GFI
Ports PoE / uplinks	24 + 2 RJ45 + 1 SFP	24 + 2 RJ45 + 2 SFP	16 + 2 RJ45 + 1 SFP
Débit des ports d'accès	10/100 Mbps	10/100/1000 Mbps	10/100 Mbps
Budget PoE / max. par port	260 W / 30 W	260 W / 30 W	200 W / 30 W
Caméras IR 4 MP à 6 W	24 (144 W)	24 (144 W)	16 (96 W)
Mini PTZ à 13 W	20 (260 W)	20 (260 W)	15 (195 W)
PTZ IR à 25 W	10 (250 W)	10 (250 W)	8 (200 W)
Mode extension	250 m @ 10 Mbps	—	250 m @ 10 Mbps
Uplink : cuivre (100 m) / fibre SFP	2 × GE / 1 × 1000Base-X	2 × GE / 2 × 1000Base-X	2 × GE / 1 × 1000Base-X
Montage	19" rack	19" rack	Desktop, wall or 19" rack
Alimentation	AC 100–240 V, DC 52 V 5 A	AC 100–240 V, DC 52 V 5 A	AC 100–240 V, DC 52 V 3.85 A

24 caméras IP courantes à 8 Mbps font 192 Mbps au total, bien en dessous de l'uplink de 1 Gbps : le S2402G1GFI suffit ; prenez le S24G02G2GFI seulement pour des bornes Gigabit ou des appareils qui ont besoin de plus de 100 Mbps chacun.
Un mélange comme 4 PTZ à 25 W (100 W) plus 20 caméras fixes à 6 W (120 W) fait 220 W et passe avec de la marge.
Pas de baie 19 pouces sur site, ou 16 caméras ou moins : le S1602G1GFI existe en version bureau.

Les consommations de caméra (6 W, 13 W, 25 W) sont des hypothèses courantes, pas des valeurs de la page : additionnez la puissance maximale de la fiche technique de chaque caméra, car l'IR, le chauffage et les moteurs PTZ augmentent la consommation. Les valeurs des modèles frères viennent de leurs propres pages sur ce site.

FAQ switch PoE 24 ports — S2402G1GFI

Combien de caméras le S2402G1GFI peut-il alimenter en même temps ?

Les 24 ports PoE ensemble. Le budget de 260 W à pleine charge donne près de 11 W par port, une caméra IP typique consommant 4 à 12 W : une installation de 24 caméras fonctionne avec une planification raisonnable. Un port peut fournir jusqu'à 30 W (IEEE 802.3af/at) pour une PTZ, et la détection intelligente protège le matériel non PoE.

Une seule unité couvre-t-elle un étage ou une zone d'entrepôt ?

C'est son cahier des charges : 24 ports PoE et un budget de 260 W dans une seule unité rack 19 pouces 1U, dimensionnée pour un étage d'hôtel, un bâtiment scolaire ou une zone d'entrepôt. La table MAC de 10K, plus grande que la moyenne de cette classe, suit le nombre d'appareils, et la commutation atteint 19,8 Gbps à 14,73 Mpps.

Comment atteindre une caméra au-delà de 100 m de câble ?

Utilisez le mode Extend PoE : le port continue de fournir PoE et données jusqu'à 250 m, la vitesse de cette liaison passant à 10 Mbps — suffisant pour le flux d'une caméra à un portail ou un angle de clôture éloigné. Les ports standard font 100 m. Brochage Mode A, alimentation sur les paires de données, selon IEEE 802.3af/at.

Quels uplinks le relient à la salle d'enregistrement ?

Deux uplinks RJ45 10/100/1000Base-T et un slot SFP 1000Base-X. Le cuivre convient à un NVR dans la même salle ; le SFP reçoit un module fibre quand l'enregistreur est dans un autre bâtiment, au-delà des 100 m du cuivre. Topologies étoile, arbre et bus, commutation store-and-forward.

Quelles sont les spécifications physiques et environnementales ?

Châssis métallique rack 19 pouces 1U sans ventilateur, 440 × 136,5 × 44 mm, 2,6 kg, IP30, alimentation interne DC 52 V 5 A sur entrée AC 100–240 V. Fonctionnement de −10 °C à +70 °C, humidité 5–95 %, watchdog à réinitialisation automatique et MTBF annoncé de 50 000 heures. Livré par carton de 10 unités pour les projets.

Le S2402G1GFI peut-il fournir 30 W aux 24 ports, par exemple pour 24 PTZ ?

Non. 30 W est la limite par port, mais le switch entier dispose de 260 W, et 24 × 30 W feraient 720 W. Cela donne 8 appareils à 30 W pleins (240 W) ou 10 PTZ à 25 W (250 W) ; sur les 24 ports, la moyenne est d'environ 10,8 W chacun. Avec beaucoup de PTZ, répartissez-les sur deux switches ou mélangez-les avec des caméras fixes peu gourmandes.

Quels réglages caméra fonctionnent sur un port du S2402G1GFI en mode extension 250 m ?

Ce port fonctionne à 10 Mbps : gardez le trafic total de la caméra bien en dessous, avec H.265, un flux principal d'environ 4 Mbps ou moins et un petit flux secondaire. Les 23 autres ports gardent leur débit. Si la caméra ne se connecte pas, forcez son port réseau à 10 Mbps full duplex, et utilisez du Cat5e/Cat6 cuivre rigide : 250 m est un cas idéal qui dépend du câble et de la caméra.

Le S2402G1GFI fonctionne-t-il avec des caméras Hikvision, Dahua, Uniview ou d'autres marques ?

Oui, avec toute caméra, borne ou interphone qui accepte le PoE standard IEEE 802.3af ou 802.3at. Le switch détecte chaque appareil avant de l'alimenter, utilise le Mode A (alimentation sur les paires de données) et protège chaque port, donc un câble en court-circuit ne coupe pas les autres ports. Le PoE passif 12 V ou 24 V et les appareils 802.3bt de plus de 30 W ne sont pas pris en charge.

Quel module SFP faut-il pour l'uplink fibre du S2402G1GFI ?

Un module SFP 1000 Mbps (1000Base-X) ; un module 100 Mbps ne se connectera pas dans ce slot Gigabit. Choisissez monomode ou multimode selon la fibre posée et un module assorti à l'autre extrémité (même débit, longueurs d'onde appairées en BiDi mono-fibre). Les modules ne sont pas dans le carton : commandez-les à part ou demandez-nous de les chiffrer avec le switch.

Le S2402G1GFI peut-il être livré sous notre propre marque ?

Oui. C'est un switch Atlas en direct usine : la page propose un boîtier neutre prêt pour votre logo, des options ports/puissance sur mesure, de petites séries et des options de chipset par projet. Les boîtes imprimées ou l'emballage personnalisé ne sont pas décrits sur la page : envoyez-nous logo, quantités et besoins d'emballage, nous les confirmons dans le devis.

S2402G1GFI ou S24G02G2GFI : faut-il la version tout Gigabit ?

Pour des caméras, en général non. Les deux sont des switches rack 19 pouces 24 ports, 260 W, 30 W par port, avec uplinks Gigabit ; les ports caméra du S2402G1GFI sont à 100 Mbps, bien plus qu'un flux caméra, même 4K à 8–16 Mbps typiques. Prenez le S24G02G2GFI pour des bornes Wi-Fi Gigabit ou un second slot SFP. Seul le S2402G1GFI indique le mode extension 250 m, et sa table MAC est de 10K contre 8K.

Les questions de commande — échantillons, expédition, paiement, délais et authenticité — sont traitées dans notre FAQ.
