16×FE PoE + 2×GE + 1×SFP · 200W · Desktop / Rack S1602G1GFI

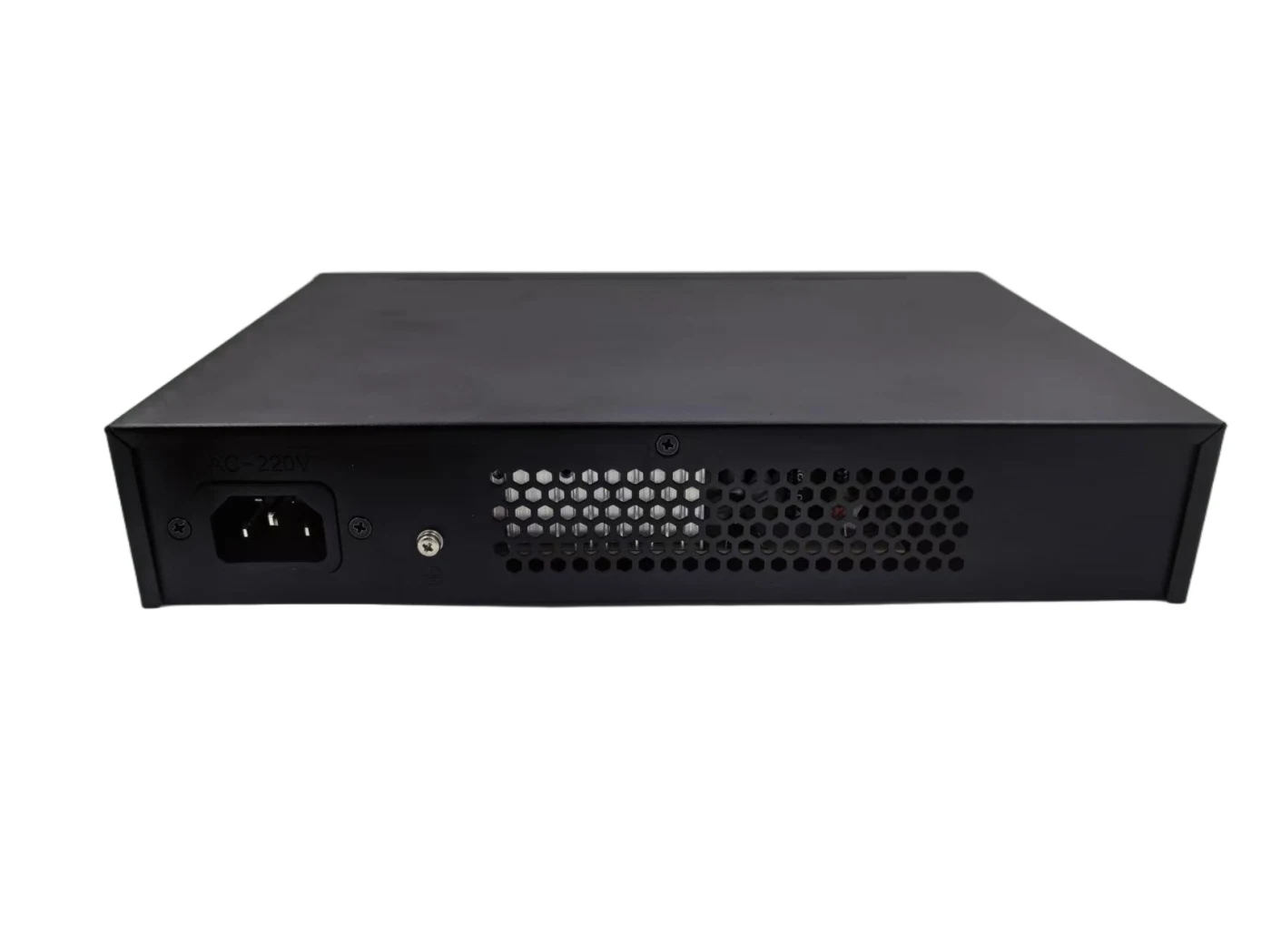

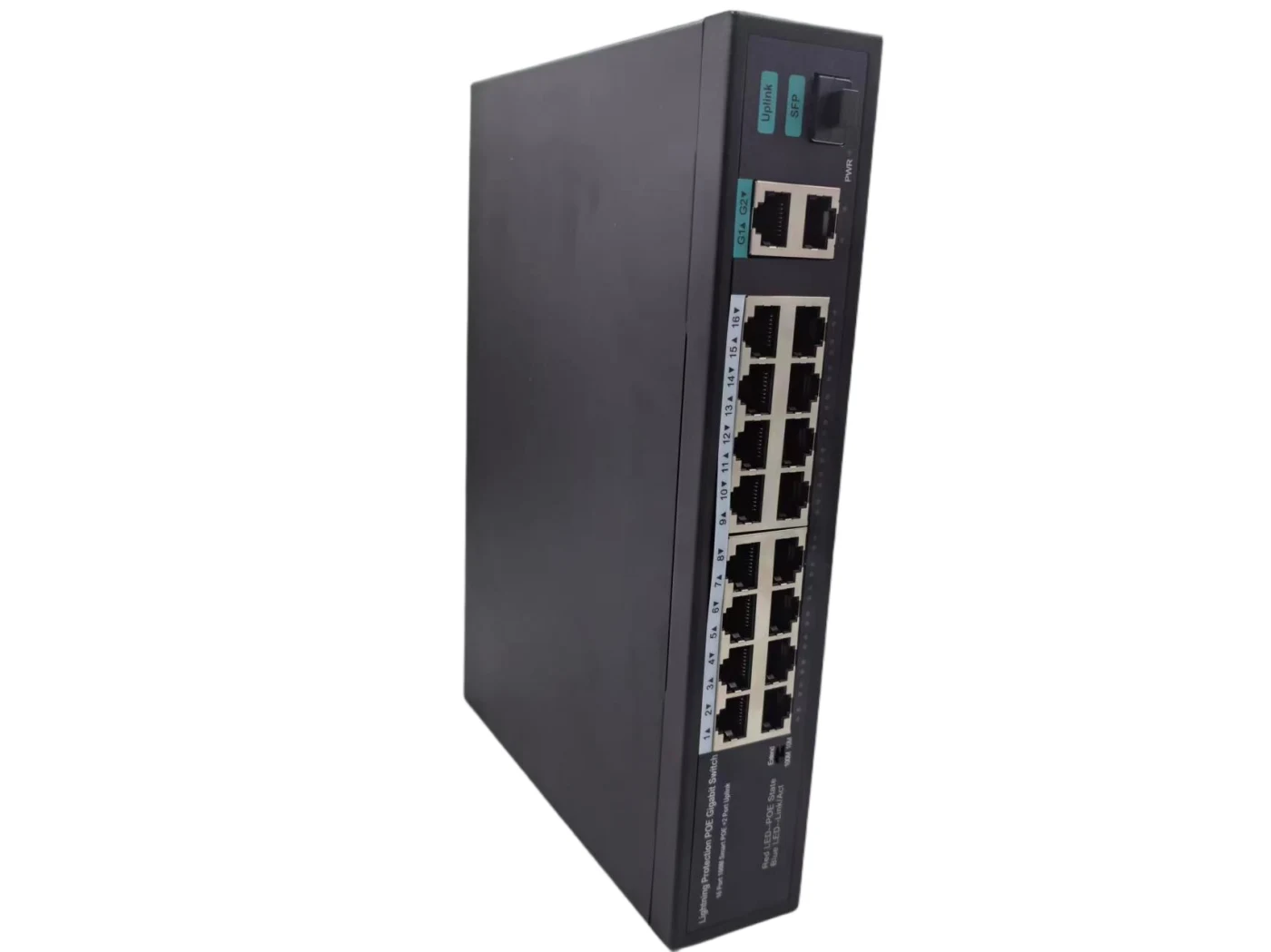

16×FE PoE + 2×GE + 1×SFP · 200W · Desktop / Rack S1602G1GFI — vue 1

16×FE PoE + 2×GE + 1×SFP · 200W · Desktop / Rack S1602G1GFI — vue 2

16×FE PoE + 2×GE + 1×SFP · 200W · Desktop / Rack S1602G1GFI — vue 3

16×FE PoE + 2×GE + 1×SFP · 200W · Desktop / Rack S1602G1GFI — vue 4

16×FE PoE + 2×GE + 1×SFP · 200W · Desktop / Rack S1602G1GFI — vue 5

Photo constructeur · 16×FE PoE + 2×GE + 1×SFP

S1602G1GFI

Name: Atlas S1602G1GFI
Brand: Atlas
SKU: S1602G1GFI

Atlas · PoE non administrable · 16-Port, Desktop / Rack

16x PoE 10/100M + 2x uplink Gigabit + 1x SFP Gigabit, budget 200W, bureau ou baie 19 pouces

Prix par projet

Remises volume et combinées — demandez votre devis

Modèles en stock : livrés à l'entrepôt de votre transitaire en Chine sous 3 jours après paiement · Hors stock : 7–15 jours ouvrés · puis 5–10 jours par avion ou 25–45 jours par mer jusqu'à votre port

✓ Personnalisation projet et OEM disponibles

Meilleur prix sur WhatsApp Demander un devis ↓

Conditions · Commandes d’échantillons bienvenues · Le devis / la PI fixe les modèles, prix, Incoterms (EXW ou FOB, chiffrés séparément), délai et paiement T/T · Unités défectueuses : pièces de rechange gratuites convenues par commande (quantité selon la taille de la commande) et inscrites au devis · Garantie : jusqu’à 5 ans sur les commutateurs industriels Zhongxin Shutong, garantie constructeur pour les autres marques · Conditions complètes, garantie et RMA

Un doute sur le budget PoE ? Calculez-le avec le calculateur →

Besoin de la fiche technique PDF ? Demandez-la sur WhatsApp →

Comment obtenir un meilleur prix

Remise sur volumeCommandez 50+ unités de ce modèle

CONTACTEZ-NOUS

Remise combinéeCombinez toutes catégories et modèles du site en une commande — sans limite de quantité

MEILLEUR

Remise projet vérifiéDistributeur, intégrateur ou utilisateur final avec un vrai projet ? Envoyez le BOQ — prix projet plus conception gratuite. Les projets partenaires sont protégés : nous ne cotons jamais votre client dans votre dos

OPTIMAL

Toutes les remises sont chiffrées personnellement — écrivez-moi sur WhatsApp ↑

◆Budget PoE 200W

◆802.3af/at

◆16x PoE FE + 2x uplink GE

◆1x SFP GE

◆Bureau ou baie 19"

◆Sans ventilateur, -10~70°C

Description générale

Le S1602G1GFI est le commutateur d'accès PoE 16 ports phare d'Atlas pour les projets de vidéosurveillance et de réseau de taille moyenne : 16 ports PoE 802.3af/at à détection automatique pour caméras et points d'accès, 2 uplinks Gigabit RJ45 plus un emplacement SFP Gigabit pour une liaison fibre optionnelle, et un budget total de 200W avec jusqu'à 30W par port. Il est proposé en boîtier de bureau compact ou en châssis de baie 19 pouces avec oreilles de montage ; les deux partagent les mêmes caractéristiques électriques, le choix dépendant simplement de l'armoire disponible sur site.

Est-ce la bonne solution ?

Six scénarios de déploiement réels correspondant aux spécifications réelles de la fiche technique de ce modèle.

Hôtels à plusieurs étagesUn commutateur par local technique d'étage alimente les caméras de couloir, avec liaison montante vers le cœur de réseau via les 2 ports Gigabit.

Écoles et centres de formationCaméras de couloir et de cour alimentées directement par le commutateur, le mode d'extension couvrant les mâts de cour au-delà de la portée normale du câble.

Immeubles de bureaux et parcs d'affaires de taille moyenneCaméras de réception, hall et entrée de parking, plus un ou deux points d'accès sans fil, sur le même commutateur 16 ports.

Entrepôts de taille moyenneCaméras de quai et d'allée : la version de bureau se loge dans une petite armoire, la version en baie s'installe dans un châssis 19 pouces standard.

Résidences et clôtures périmétriquesCaméras de portail, interphones et mâts périmétriques bénéficient du mode d'extension 250 m sans convertisseur de média supplémentaire.

Succursales de chaînes de magasinsUn commutateur 16 ports standardise le câblage caméras et points d'accès sur de nombreuses succursales de taille similaire, en bureau ou en baie selon le site.

Ne convient pas si :

Ce n'est pas un commutateur administrable : pas de segmentation VLAN, de spanning-tree ni d'interface de gestion web. Si le projet nécessite des VLAN ou des protocoles anti-boucle, choisissez un modèle administrable.
Pas de protocole de redondance en anneau : conçu pour les topologies en étoile, en arbre et en bus, pas pour une récupération autoréparatrice en anneau.
La plage de -10 °C à +70 °C est une plage commerciale, pas une plage industrielle grande température ; pour les armoires extérieures en conditions extrêmes, préférez la gamme industrielle sur rail DIN d'Atlas.

Caractéristiques principales

Budget PoE de 200W, 30W par port — Dimensionné pour les caméras PTZ, dômes IR et points d'accès sans fil, sans avoir à redistribuer le budget de puissance du projet.
Deux châssis, une seule spécification électrique — Commandez le boîtier de bureau compact pour une armoire de communication, ou la version en baie 19 pouces avec oreilles de montage pour une baie d'équipement ; ports, budget de puissance et comportement sont identiques.
Détection PoE intelligente — Négocie automatiquement le 802.3af/at avec chaque appareil connecté, de sorte que mélanger d'anciennes caméras af avec des équipements at plus récents sur le même commutateur ne surcharge ni n'endommage rien.
Mode d'extension PoE 250 m — Étend la portée PoE et données pour les liaisons qui échoueraient en Cat5e/Cat6 standard, au prix d'une vitesse réduite à 10 Mbps sur ce port -- utile pour une caméra de portail au bout d'une longue allée.
Option d'uplink SFP Gigabit — Un emplacement SFP Gigabit permet à l'uplink de fonctionner en fibre là où le cuivre n'est pas pratique, en plus des 2 uplinks Gigabit RJ45 pour le raccordement standard.
Sans ventilateur, protégé par watchdog — Le boîtier métallique scellé protège les salles serveurs et les faux plafonds de la poussière et du bruit, avec une réinitialisation automatique par watchdog en cas de blocage sous forte charge de caméras.
Aucune ligne d'alimentation à tirer sur site — Le PoE fournit l'alimentation et les données sur un seul câble Cat5e/6, réduisant le travail électrique sur un déploiement de caméras classique.

Spécifications

Ports et interfaces

PoE Ports	16x 10/100Base-TX (RJ45), IEEE 802.3af/at
Uplink Ports	2x 10/100/1000Base-T (RJ45)
Fiber Uplink	1x 1000Base-X SFP slot
Switching Mode	Store-and-forward

Performances de commutation

Switching Capacity	18.2 Gbps
Forwarding Rate	13.5408 Mpps
MAC Address Table	8K
Standards Supported	IEEE 802.3, 802.3u, 802.3ab, 802.3x

Alimentation PoE

PoE Standards	IEEE 802.3af / IEEE 802.3at
Max Power per Port	30W
Total PoE Power Budget	200W (full load)
PoE Extend Mode	Up to 250 m, link speed on that port reduced to 10 Mbps
Powered Device Detection	Automatic; smart detection protects non-PoE devices
PoE Mode	Mode A (power over data pairs)

Fonctionnalités de commutation

Topology Support	Star, tree, and bus network topologies
Traffic Control	Supported
Duplex / Auto-Negotiation	Full/half duplex, auto MDI/MDI-X, auto-negotiated speed
Chipset	Chipset options available on a project basis

Caractéristiques physiques

Dimensions	240 × 170 × 44 mm
Housing	Metal, fanless
Cooling	Fanless (0 fans)
Protection Rating	IP30
Mounting	Desktop, wall-mount or 19-inch rack (rack ears on the rack version)

Alimentation secteur

Input Voltage	AC 100–240V
Power Supply	Built-in power supply, DC 52V 3.85A

Conditions environnementales

Operating / Storage Temperature	-10°C to +70°C
Humidity	5%~95% RH, non-condensing
Ingress Protection	IP30

Voyants et fiabilité

LED Indicators	PWR power, red PoE status per port, blue link/data per port
Watchdog	Automatic reset on lock-up, recommended for HD camera loads
Packaging	16 units / carton (reference)
MTBF	50,000 hours (manufacturer figure)

Emballage

Units per Carton	16 units/carton
Packing Dimensions	325 × 244 × 100 mm
Unit Weight	1.6 kg per unit
Box Contents	Switch × 1, power cord × 1, manual × 1, certificate × 1, warranty card × 1

Modèles et commande

Modèle	Description du produit	Prix
S1602G1GFI	Modèle unique de 200 W — 16 ports PoE 10/100M + 2 ports de liaison Gigabit + 1 emplacement SFP 1000M. Disponible en deux formats de boîtier : bureau, ou rack 19 pouces avec oreilles de fixation. Les spécifications électriques sont identiques.	✆ WhatsApp

Un modèle, un budget PoE de 200 W. Le seul choix est le boîtier : bureau ou rack 19 pouces avec oreilles — mêmes ports, même électronique, même budget PoE. Précisez le format à la commande.

Dimensions

unité : mm

Votre marque. Fourniture directe d'usine.Boîtier neutre prêt pour votre logo · Options ports/alimentation sur mesure · Petites séries bienvenues.

Personnalisation et OEM →

Qui l'utilise, où le placer et comment l'installer

Rédigé pour le Atlas S1602G1GFI à partir de ses propres spécifications : 16 ports PoE 10/100M (802.3af/at), budget de 200 W avec jusqu'à 30 W par port, uplink 2 × RJ45 Gigabit + 1 × SFP Gigabit, mode extension 250 m, version bureau ou rack 19 pouces.

Pour qui

Projets vidéo de 9 à 16 caméras — 16 ports PoE correspondent un pour un à un NVR 16 voies, et 200 W alimentent 16 caméras IR fixes à 6 W typiques (96 W) avec une bonne réserve. Chaque port caméra est à 100 Mbps, bien plus qu'il n'en faut pour un flux de caméra.
Installateurs qui mélangent PTZ, caméras fixes et bornes Wi-Fi — Chaque port fournit jusqu'à 30 W (802.3at), donc une PTZ ou une borne peut aller sur n'importe quel port ; la limite est le total de 200 W, pas le port. La détection automatique permet de mélanger anciens appareils 802.3af et nouveaux 802.3at.
Sites avec une caméra éloignée au portail ou sur mât — Le mode extension atteint jusqu'à 250 m sur un port (à 10 Mbps) : une caméra de portail au bout d'une allée est alimentée sans répéteur ; le slot SFP amène la fibre vers un poste de garde ou un second bâtiment.
Distributeurs et marques qui veulent leur propre marque — C'est un modèle Atlas en direct usine : la page propose un boîtier neutre prêt pour votre logo, des options ports/puissance sur mesure, de petites séries et des options de chipset par projet. Une seule spécification électrique en deux boîtiers (bureau ou rack) simplifie le catalogue.

Où et comment l'installer

Armoire ou baie intérieure, avec de l'air autour — Choisissez le boîtier bureau pour une étagère, un mur ou un petit coffret, ou la version rack avec oreilles pour une baie 19 pouces ; précisez-le à la commande. Il est sans ventilateur et IP30, prévu pour -10 °C à +70 °C et 5–95 % HR sans condensation : gardez-le à l'intérieur, pas sur un NVR chaud, et laissez quelques centimètres libres de chaque côté.
Secteur : AC 100–240 V — L'alimentation est intégrée (DC 52 V 3,85 A) et l'entrée est en AC 100–240 V : elle fonctionne directement sur un secteur 110–127 V ou 220–240 V, sans transformateur. Dimensionnez l'onduleur pour jusqu'à 200 W de PoE plus le NVR et le routeur.
Longueur de câble vers les caméras — Mode normal : jusqu'à 100 m de Cat5e/Cat6 par caméra, la limite Ethernet. Au-delà, passez le port en mode extension pour jusqu'à 250 m à 10 Mbps. Utilisez du câble cuivre pur rigide pour le PoE ; l'aluminium cuivré perd de la tension et échoue souvent sur les longues distances.
Uplink vers le NVR, un seul chemin — Raccordez le NVR ou le switch principal sur un uplink RJ45 Gigabit (cuivre jusqu'à 100 m), ou utilisez le slot SFP avec un module fibre 1000Base-X pour une liaison plus longue vers un autre bâtiment. Le switch est non administrable, sans spanning-tree : ne reliez jamais deux de ses uplinks au même réseau, cela crée une boucle.
Mise à la terre et surtensions sur les liaisons extérieures — La page n'indique aucune protection contre les surtensions sur les ports. Là où les câbles sortent vers des mâts, portails ou bords de toit, posez un parafoudre Ethernet près du switch, mettez la baie ou l'armoire à la terre et utilisez la prise avec terre du cordon fourni.

Budget PoE : combien de caméras

C'est le total de 200 W, et non les 30 W par port, qui fixe le nombre d'appareils. 200 W sur 16 ports donnent 12,5 W par port en moyenne : 16 caméras fixes passent facilement, les grosses PTZ sont limitées à environ 8. Le S16G02GI a le même budget avec des ports Gigabit ; le S2402G1GFI ajoute 8 ports et 60 W.

	S1602G1GFI (this page)	S16G02GI	S2402G1GFI
Ports PoE / uplinks	16 + 2 RJ45 + 1 SFP	16 + 2 RJ45 + 2 SFP	24 + 2 RJ45 + 1 SFP
Débit des ports d'accès	10/100 Mbps	10/100/1000 Mbps	10/100 Mbps
Budget PoE / max. par port	200 W / 30 W	200 W / 30 W	260 W / 30 W
Caméras IR 4 MP à 6 W	16 (96 W)	16 (96 W)	24 (144 W)
Mini PTZ à 13 W	15 (195 W)	15 (195 W)	20 (260 W)
PTZ IR à 25 W	8 (200 W)	8 (200 W)	10 (250 W)
Mode extension	250 m @ 10 Mbps	—	250 m @ 10 Mbps
Uplink : cuivre (100 m) / fibre SFP	2 × GE / 1 × 1000Base-X	2 × GE / 2 × 1000Base-X	2 × GE / 1 × 1000Base-X
Montage	Desktop, wall or 19" rack	Desktop or wall	19" rack
Alimentation	AC 100–240 V	AC 100–240 V	AC 100–240 V

16 caméras fixes sur un NVR 16 voies à débit normal : le S1602G1GFI suffit, car 16 caméras à 8 Mbps font 128 Mbps, bien en dessous de son uplink de 1 Gbps.
Bornes Wi-Fi Gigabit ou besoin d'isoler les ports entre eux : prenez le S16G02GI ; notez qu'il n'indique pas de mode extension.
Plus de 16 caméras ou plus de 8 PTZ à 25 W : passez au S2402G1GFI (24 ports, 260 W, rack uniquement).

Les consommations de caméra (6 W, 13 W, 25 W) sont des hypothèses courantes, pas des valeurs de la page : additionnez la puissance maximale de la fiche technique de chaque caméra, car l'IR, le chauffage et les moteurs PTZ augmentent la consommation. Les valeurs des modèles frères viennent de leurs propres pages sur ce site.

FAQ switch PoE 16 ports — S1602G1GFI

Combien de caméras IP le S1602G1GFI peut-il alimenter ?

Avec 200 W répartis sur 16 ports PoE, vous avez 12,5 W en moyenne par caméra ; une caméra IP typique consomme 4 à 12 W, donc un chantier CCTV complet de 16 caméras tient dans le budget PoE. Chaque port fournit jusqu'à 30 W selon IEEE 802.3af/at, et la détection intelligente automatique protège les appareils non PoE branchés.

Que fait le watchdog et quelle est la fiabilité de l'appareil ?

Le watchdog réinitialise automatiquement le switch en cas de blocage — recommandé quand il porte des charges de caméras HD en continu sur des sites sans surveillance. Le MTBF constructeur est de 50 000 heures, le boîtier métallique sans ventilateur est IP30 et la plage de fonctionnement va de −10 °C à +70 °C pour les locaux techniques chauds.

Quelle différence entre la version de bureau et la version rack ?

Électriquement identiques : 16 ports PoE 10/100 M, 2 uplinks gigabit RJ45, 1 slot SFP gigabit et budget de 200 W. L'unité compacte mesure 240 × 170 × 44 mm et se pose sur bureau ou au mur ; la version rack ajoute des oreilles de montage 19 pouces. Choisissez selon l'armoire réellement présente sur site.

Quels uplinks pour la connexion au NVR ?

Deux uplinks RJ45 10/100/1000Base-T plus un slot SFP 1000Base-X. Utilisez le cuivre si le NVR est proche, ou insérez un module SFP pour un backhaul fibre quand la tête de réseau dépasse la limite cuivre de 100 m. Capacité de commutation de 18,2 Gbps, 13,54 Mpps, table MAC de 8K.

À quelle distance peut être une caméra et quelle entrée d'alimentation ?

Les segments standard font 100 m. Le mode Extend PoE étire un port jusqu'à 250 m, la liaison passant à 10 Mbps — suffisant pour une caméra de portail éloignée. L'alimentation interne est DC 52 V 3,85 A sur entrée AC 100–240 V, avec détection intelligente du périphérique alimenté. Brochage PoE Mode A.

Puis-je brancher 16 caméras PTZ de 30 W chacune sur le S1602G1GFI ?

Non. Chaque port peut fournir 30 W, mais le total est de 200 W : 16 × 30 W feraient 480 W. À 30 W pleins il alimente 6 appareils (180 W), à 25 W il en alimente 8 (200 W). Un mélange fonctionne bien, par exemple 4 PTZ à 25 W (100 W) plus 12 caméras fixes à 6 W (72 W) font 172 W avec de la marge.

Que perd-on en passant un port du S1602G1GFI en mode extension 250 m ?

Le débit : ce port descend à 10 Mbps, les autres restent à 100 Mbps. Réglez cette caméra en H.265 avec un débit principal d'environ 4 Mbps ou moins pour une vue en direct et un enregistrement fluides. Les 250 m supposent un bon Cat5e/Cat6 en cuivre rigide, et certaines caméras ne se connectent que si leur réseau est forcé à 10 Mbps full duplex : testez la liaison avant de refermer la tranchée.

Le S1602G1GFI alimente-t-il des caméras Hikvision, Dahua, Uniview ou d'autres marques ?

Oui, toute caméra ou borne qui accepte le PoE standard IEEE 802.3af ou 802.3at, quelle que soit la marque. Le switch détecte l'appareil avant d'envoyer la puissance et utilise le Mode A (alimentation sur les paires de données), accepté par les appareils PoE standard. Le PoE passif 12 V ou 24 V et les appareils 802.3bt (plus de 30 W) ne sont pas pris en charge.

Quel module SFP faut-il pour l'uplink fibre du S1602G1GFI ?

Un module SFP 1000 Mbps (1000Base-X) ; le slot est Gigabit, un module 100 Mbps ne conviendra pas. Choisissez monomode ou multimode selon la fibre posée et utilisez un module assorti à l'autre extrémité (même débit, longueurs d'onde appairées pour les modules BiDi mono-fibre). Aucun module SFP ne figure dans le contenu du carton : commandez-les à part ou demandez-nous de les chiffrer avec le switch.

Le S1602G1GFI peut-il être livré sous ma propre marque ?

Oui. C'est un switch Atlas en direct usine et la page propose un boîtier neutre prêt pour votre logo, des options ports/puissance sur mesure et de petites séries, avec des options de chipset par projet. L'emballage personnalisé ou les cartons imprimés ne sont pas décrits sur la page : envoyez-nous votre logo, la quantité et vos besoins d'emballage, nous confirmons ce qui est possible dans le devis.

S1602G1GFI ou S16G02GI : quel modèle 16 ports choisir ?

Les deux ont 200 W, 30 W par port, 2 uplinks RJ45 Gigabit et une alimentation intégrée AC 100–240 V. Le S1602G1GFI a des ports caméra à 100 Mbps, 1 slot SFP, le mode extension 250 m et une version rack ; le S16G02GI a des ports Gigabit, 2 slots SFP et l'isolation des ports en une touche, mais sa page n'indique pas de mode extension. Pour des caméras IP courantes, 100 Mbps par port suffisent largement : le S1602G1GFI convient à la plupart des chantiers vidéo ; prenez le S16G02GI pour des bornes Gigabit ou si les ports doivent être isolés.

Les questions de commande — échantillons, expédition, paiement, délais et authenticité — sont traitées dans notre FAQ.
